La comparación de los tubos de poliimida con otros materiales aislantes en aplicaciones médicas

Al seleccionar tubos aislantes para dispositivos médicos, Tubos de poliimida (PI) supera a la mayoría de las alternativas en resistencia a altas temperaturas, precisión dimensional y resistencia mecánica. Para instrumentos mínimamente invasivos (catéteres, endoscopios, sistemas de colocación de stent) donde las tolerancias estrictas y la biocompatibilidad no son negociables, los tubos IP suelen ser la opción definitiva. Este artículo compara los tubos de PI con los de PTFE, Ojeada, nailon y silicona en las métricas más importantes en las aplicaciones clínicas.

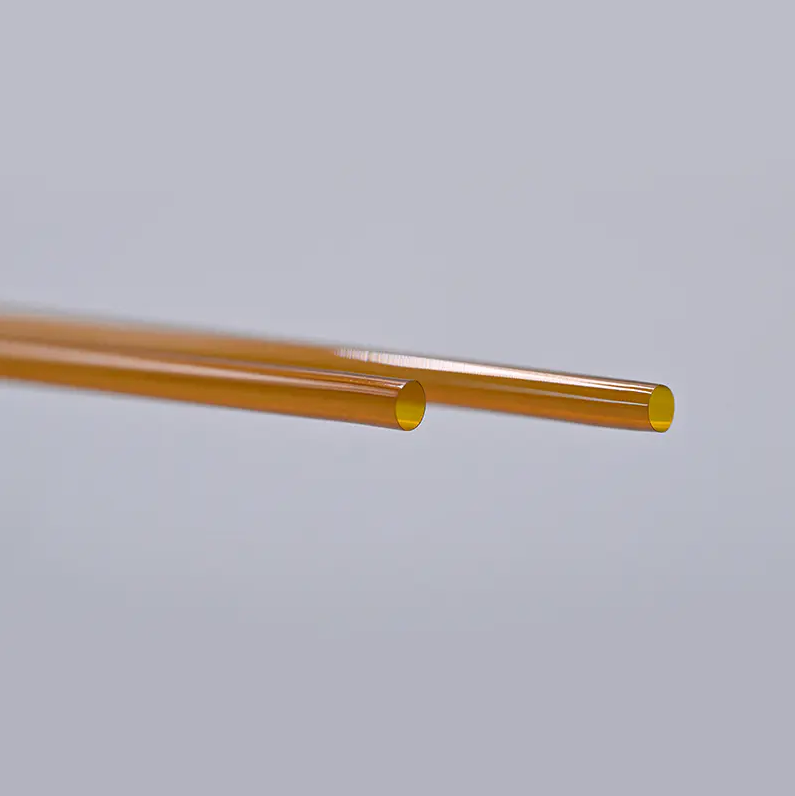

¿Qué hace? Tubo de poliimida Especialmente adecuado para dispositivos médicos

La poliimida es un polímero de alto rendimiento sintetizado a partir de dianhídridos y diaminas aromáticos, que produce un material con una combinación excepcional de estabilidad térmica, rigidez mecánica e inercia química. En los tubos médicos, estas propiedades se traducen directamente en ventajas funcionales:

• Construcción de paredes ultrafinas: Los tubos PI logran espesores de pared de tan solo 0,013 mm mediante procesos de recubrimiento avanzados, maximizando el lumen interno y manteniendo la integridad estructural.
• Tolerancia a temperaturas extremas: Las temperaturas de funcionamiento a largo plazo superan los 350 °C, con picos a corto plazo de hasta 450 °C, algo crítico durante los ciclos de esterilización en autoclave de vapor.
• Estabilidad dimensional: El módulo de rigidez del PI evita que se doble o deforme bajo las fuerzas de navegación del catéter, esenciales en la anatomía vascular tortuosa.
• Biocompatibilidad: Los tubos de PI exhiben biocompatibilidad confirmada y cumplen con los requisitos para aplicaciones de dispositivos implantables y de contacto con sangre.
• Adhesión directa: PI se adhiere directamente al nailon y al TPU sin tratamiento previo de la superficie, lo que simplifica el montaje del catéter multicapa.

Las soluciones PI patentadas de LINSTANT amplían aún más estas capacidades al permitir la personalización del módulo, la resistencia a la tracción, el alargamiento y el color, lo que permite a los ingenieros de dispositivos ajustar el comportamiento mecánico para demandas de procedimientos específicos.

Poliimida vs PTFE: precisión dimensional y rigidez estructural

El PTFE (politetrafluoroetileno) es un material de revestimiento bien establecido en catéteres, apreciado por su lubricidad y resistencia química. Sin embargo, la suavidad mecánica del PTFE y su rigidez estructural limitada lo hacen inadecuado como tubo estructural independiente en aplicaciones de calibre fino.

Diferencias clave

• Grosor de la pared: Los tubos de PTFE normalmente requieren paredes de ≥0,05 mm para su integridad estructural; Los tubos de PI logran paredes funcionales de 0,013 a 0,025 mm, preservando el diámetro del lumen.
• Módulo de tracción: El PI tiene un módulo de tracción de ~3-4 GPa frente al ~0,5 GPa del PTFE; los tubos de PI resisten la deformación bajo fuerzas de torsión y empuje en sistemas de catéteres y alambres guía.
• Adhesión: La superficie antiadherente del PTFE requiere plasma o grabado químico antes de unirla; PI se adhiere directamente al TPU y al nailon, lo que reduce los pasos de fabricación.
• Rango de temperatura: Ambos soportan bien las temperaturas de esterilización, pero la clasificación máxima de 450 °C de PI proporciona más margen para aplicaciones de alta energía, como instrumentos electroquirúrgicos.

En la práctica, el PTFE se utiliza a menudo como revestimiento interior para la lubricidad, mientras que el PI sirve como capa exterior estructural, una combinación que aprovecha las fortalezas de ambos materiales.

Poliimida vs PEEK: rendimiento en condiciones extremas

PEEK (poliéter éter cetona) es el competidor más cercano de PI en tubos médicos de alto rendimiento. Ambos materiales comparten un alto módulo, resistencia térmica y biocompatibilidad, pero difieren significativamente en el procesamiento, la geometría y los perfiles mecánicos específicos.

La temperatura de uso continuo significativamente más alta de PI y su capacidad de pared ultrafina lo convierten en la opción preferida para cuerpos de microcatéteres y revestimientos de hipotubos de guía. Se puede preferir PEEK cuando sea aceptable un mayor espesor de pared y se desee el procesamiento mediante extrusión únicamente. LINSTANT opera líneas de extrusión de PEEK dedicadas junto con líneas de recubrimiento PI, lo que brinda a los ingenieros de dispositivos acceso a ambas tecnologías bajo un solo proveedor.

Poliimida versus nailon y TPU: flexibilidad versus rendimiento estructural

El nailon (poliamida) y el poliuretano termoplástico (TPU) son caballos de batalla en la construcción del eje del catéter: flexibles, fáciles de extruir en configuraciones de múltiples capas y disponibles en una amplia gama de durómetros. Destacan en secciones de catéter distales que requieren un contacto suave y atraumático con el tejido. Sin embargo, ninguno de los materiales se acerca a la rigidez o al rendimiento térmico del PI.

Donde PI supera al nailon y al TPU

• Empujabilidad: El alto módulo de PI permite la transmisión de torsión en longitudes largas sin pandeo, algo fundamental en catéteres de mapeo de electrofisiología (EP) y ejes externos de cestas de recuperación de cálculos.
• Resistencia a la temperatura: El nailon comienza a ablandarse por encima de 150-200°C; TPU por encima de 80–120°C. El PI mantiene la integridad estructural mucho más allá de los 350 °C, lo que permite su uso en ablación por RF, láser y sistemas de catéteres de ultrasonido de alta frecuencia.
• Relación pared-lumen: Para un diámetro exterior determinado, las paredes más delgadas de PI proporcionan más canales de trabajo internos, una ventaja clave en urología y endoscopia, donde el espacio del lumen es primordial.

Donde se prefieren el nailon y el TPU

• Puntas de catéter distal que requieren un contacto suave y adaptable con las paredes de los vasos o tejidos delicados.
• Cuerpos de catéter de múltiples lúmenes donde las secciones transversales complejas favorecen la extrusión sobre el recubrimiento.
• Dispositivos desechables de gran volumen y sensibles a los costos donde el costo superior de PI no está justificado.

Una arquitectura de catéter común de alto rendimiento coloca capas de tubos estructurales de PI en el eje proximal, pasando a nailon o TPU en el extremo distal. La adhesión directa de PI a ambos materiales sin tratamiento previo de la superficie hace que esta unión de transición sea confiable y reproducible. .

Poliimida vs Silicona: Biocompatibilidad y Rigor Mecánico

La silicona se utiliza ampliamente en dispositivos médicos implantables (tubos de drenaje, catéteres con balón y aplicaciones de contacto corporal a largo plazo) debido a su excepcional flexibilidad, amplia biocompatibilidad y superficie hidrofóbica. Compararlo directamente con PI revela nichos de aplicaciones fundamentalmente diferentes.

• Rigidez vs flexibilidad: Los durómetros de silicona suelen oscilar entre Shore 20A y 80A; PI es rígido (módulo de tracción 3 GPa). La silicona se adapta a los implantes blandos de larga duración; PI se adapta a instrumentos de navegación de precisión.
• Precisión dimensional: La fabricación basada en recubrimientos de PI logra tolerancias ID/OD más estrictas que la extrusión de silicona, lo cual es importante para la compatibilidad de las guías y la interoperabilidad de los dispositivos.
• Resistencia al desgarro: PI supera significativamente a la silicona en resistencia a la propagación de desgarros, lo que previene fallas catastróficas en escenarios de navegación de alto estrés.
• Biocompatibilidad: Ambos materiales demuestran biocompatibilidad; Los tubos PI de LINSTANT están validados para contacto directo con la sangre y uso de dispositivos implantables.

Áreas de aplicación médica donde Tubo de poliimida sobresale

El perfil de propiedades de los tubos PI los convierte en el material estructural y aislante preferido en varias categorías de dispositivos médicos de alta precisión:

Enfermedad cardíaca vascular y estructural

En los sistemas de colocación de stent vascular y los procedimientos cardíacos estructurales (TAVR, dispositivos tipo MitraClip), los tubos de PI proporcionan el eje exterior rígido y de paredes delgadas necesario para hacer avanzar y desplegar los dispositivos a través de largas vías de acceso vascular. Su resistencia a retorcerse bajo el torque aplicado por los intervencionistas es un factor de desempeño clínico directo.

Electrofisiología (PE)

Los catéteres de ablación y mapeo EP requieren un control preciso de la deflexión, un excelente aislamiento eléctrico y la capacidad de resistir la energía de RF en la punta. La rigidez dieléctrica (~220 kV/mm) y la resistencia térmica de PI la convierten en la capa de aislamiento estándar para cables de electrodos y ejes de catéteres en laboratorios de EP cardiaca.

Endoscopia y Urología

En ejes de catéteres endoscópicos e instrumentos urológicos como tubos exteriores de cestas de extracción de cálculos, La construcción de paredes delgadas de PI aumenta directamente el diámetro del canal de trabajo dentro del mismo perfil exterior, lo que permite una mayor recuperación de cálculos o mejores caudales de irrigación de fluidos. Los diámetros internos estándar de 0,10 a 2,00 mm cubren aplicaciones de microendoscopia; La capacidad de LINSTANT para producir tubos PI con diámetros internos de hasta 5,00 mm en volumen de producción extiende la cobertura a instrumentos urológicos más grandes.

Neurovascular y Neurología

Los microcatéteres utilizados en la embolización de aneurismas cerebrales y la administración de fármacos neurovasculares exigen el diámetro exterior más pequeño posible con suficiente capacidad de empuje para alcanzar los vasos cerebrales distales. El PI es el material de elección para los cuerpos de los microcatéteres en estos procedimientos, donde cualquier torcedura supone un riesgo de complicación del procedimiento.

Capacidades de personalización: un diferenciador clave sobre los materiales de aislamiento estándar

Los materiales aislantes estándar como el PTFE y la silicona son en gran medida productos básicos con rangos de propiedades fijos. Los tubos PI, fabricados mediante procesos de recubrimiento patentados, permiten un ajuste sistemático de los parámetros mecánicos y físicos:

• Ajuste del módulo: Diferentes formulaciones de PI o construcciones de recubrimiento multicapa permiten a los ingenieros seleccionar entre un espectro de perfiles de rigidez, desde PI relativamente flexible para puntas distales atraumáticas hasta PI de alto módulo para capacidad de empuje del eje proximal.
• Codificación de colores: Los tubos PI radiopacos o codificados por colores admiten la visualización de procedimientos y la identificación del ensamblaje, algo imposible con PTFE natural o silicona transparente sin compuestos aditivos.
• Geometría de la pared: Las paredes ultrafinas que se pueden lograr mediante procesos de recubrimiento no se pueden replicar únicamente mediante extrusión, lo que brinda a los tubos PI una envoltura de geometría única que no está disponible con PEEK o nailon.
• Elongación de rotura: Las propiedades de alargamiento ajustables permiten que PI se adapte a aplicaciones donde se necesita cierta ductilidad bajo tensión frente a aquellas donde se requiere máxima rigidez.

Las soluciones PI patentadas de LINSTANT proporcionan esta plataforma de personalización, lo que hace posible que los equipos de dispositivos especifiquen un tubo PI para que coincida con un objetivo de rendimiento clínico en lugar de diseñarlo en torno a propiedades de material fijas.

Escala de fabricación e infraestructura de calidad en LINSTANT

Adquirir tubos PI de alto rendimiento de un proveedor con una infraestructura de fabricación sólida es tan importante como la especificación del material en sí. Las tolerancias dimensionales inconsistentes o la variabilidad entre lotes en un eje PI pueden provocar fallas de compatibilidad de la guía o tasas de rechazo de ensamblajes que socavan la economía del dispositivo.

LINSTANT opera casi 20.000 m² de espacio de producción de sala blanca construido según los estándares GMP, carcasa:

• 15 líneas de extrusión importadas que cubren coextrusión de una sola capa, dos capas y tres capas en diversos tamaños de tornillo
• 8 líneas de extrusión de PEEK dedicadas para tubos de polímero de alto rendimiento
• Casi 100 juegos de equipos de trenzado, bobinado y recubrimiento, que respaldan directamente la producción de tubos PI
• 40 unidades de soldadura y formación para el montaje de catéteres posteriores
• 2 líneas de moldeo por inyección para la producción de componentes

Esta infraestructura integrada permite a LINSTANT suministrar tubos PI desde las primeras cantidades de prototipos a través de una producción validada de gran volumen dentro de una única instalación y sistema de calidad, lo que reduce la carga de calificación de los proveedores para los fabricantes de dispositivos.

La cartera de productos de LINSTANT se extiende más allá de los tubos PI e incluye tubos de extrusión de uno o varios lúmenes, tubos con balón de una, dos o tres capas, vainas reforzadas trenzadas y enrolladas y tubos PEEK, lo que proporciona una solución de fuente única para conjuntos complejos de catéteres y dispositivos intervencionistas.

Seleccionar el material adecuado: un marco de decisión

Ningún material es óptimo para todas las aplicaciones de tubos médicos. El siguiente marco ayuda a los ingenieros de dispositivos a realizar la selección inicial de materiales:

Para sistemas de catéter complejos, el diseño óptimo frecuentemente combina múltiples materiales: el PI maneja la rigidez del eje proximal y las secciones de alta temperatura, la transición al nailon o TPU para el cuerpo distal y el PTFE como revestimiento interno en todas partes. La capacidad de LINSTANT para suministrar todos estos materiales, incluidos tubos PI personalizados con propiedades mecánicas ajustables, agiliza el panorama de proveedores para programas integrados de desarrollo de catéteres.
