Noticias de la industria
INICIO / NOTICIAS / Noticias de la industria
  • 20
    Oct-2026

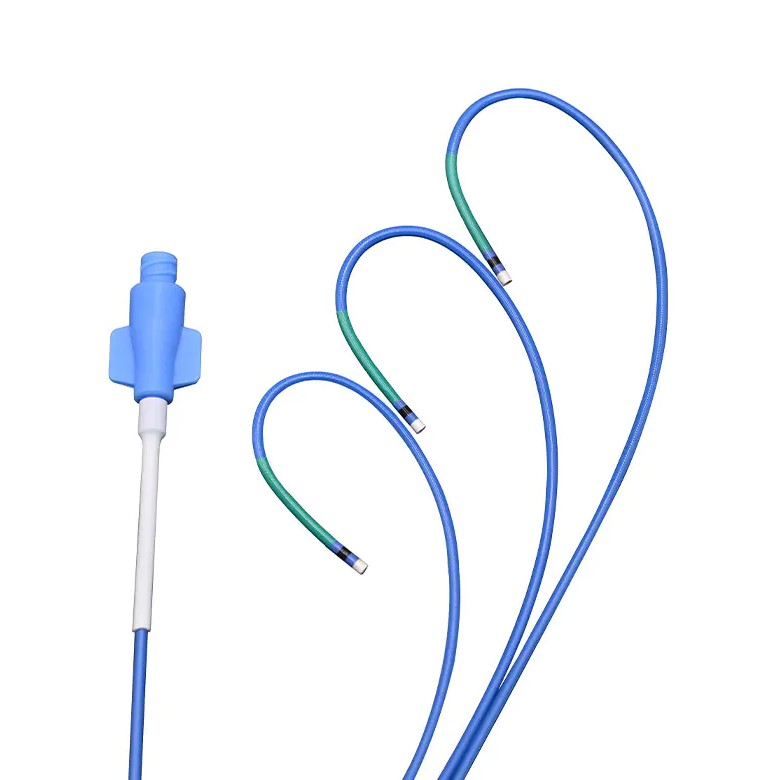

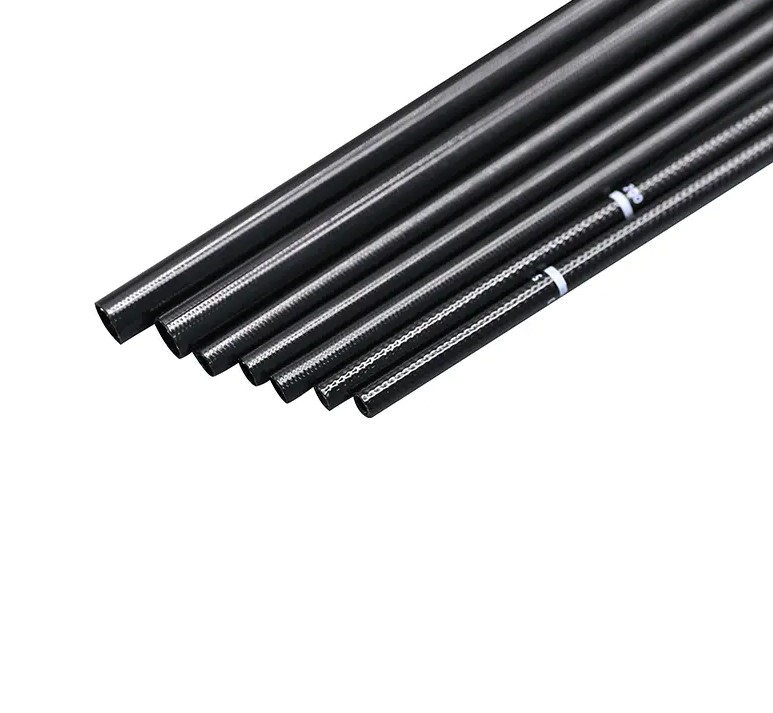

    CDMO de fabricación de catéteres orientables: control del eje, la punta y el ensamblaje
    Un catéter orientable puede pasar una prueba de deflexión en banco y aún así sentirse vago en un vaso tortuoso. La causa habitual no es sólo el mango; es una variación acumulada a lo largo del eje, el refuerzo, la unión de la punta, la trayectoria del cable de tracción y el método de inspección. La conclusión práctica: elegir una CDMO que fabrique catéteres orientables y que sea propietaria de esas interfaces bajo un sistema de calidad, en lugar de coordinar a cuatro proveedores y esperar que la acumulación se mantenga dentro de la tolerancia. Lo que realmente controla una CDMO de fabricación de catéteres orientables En los programas de catéteres orientables, una CDMO no es un proveedor de tubos con un banco de montaje. Debe poseer transferencia de diseño, extrusión, refuerzo, reflujo, formación de puntas, integración de mangos, desarrollo de métodos de prueba, validación de procesos y producción en serie. Ese alcance es importante porque la desviación es un resultado a nivel de sistema. Un cambio en la lubricidad del revestimiento, la tensión de la trenza o el curado del adhesivo pueden mover la curva de fuerza-desplazamiento lo suficiente como para que el mango ya no cumpla con las expectativas del médico. La siguiente tabla es una lista de verificación útil durante la calificación de proveedores. Pida a cada candidato que marque qué pasos son internos, cuáles son subcontratados y cómo se controlan los parámetros críticos del proceso en la transferencia. Tabla 1. Interfaces de proceso donde se gana o se pierde el rendimiento del catéter orientable. Etapa del proceso Modo de falla común Lo que la CDMO debería controlar Extrusión Desviación de ID/OD, ovalidad, unión débil del revestimiento Temperatura de fusión, velocidad de extracción, medición láser, SPC y trazabilidad de lotes Refuerzo Variación del paso de la trenza, separación de la bobina, terminación suelta Tensión del cable, cobertura, paso, anclaje final e inspección durante el proceso. Reflujo y unión Adelgazamiento de la cubierta, absorción del adhesivo, unión débil de las puntas Perfil térmico, soporte de mandril, control de curado y pruebas de pelado Manejar y tirar del cable. Juego, alta fricción, alambre retorcido Radio de recorrido, pretensión, lubricación, topes de recorrido y pruebas de ensamblaje completo Inspección de liberación Pasa la verificación visual pero se siente mal en uso Ángulo de deflexión, histéresis fuerza-desplazamiento, respuesta de torsión, pruebas de fugas y partículas Una pregunta más fuerte no es "¿Puedes hacer este catéter?" sino "Muéstreme el mapa del proceso, los atributos críticos para la calidad y el método de prueba que utilizará para demostrar la repetibilidad de la deflexión". Una CDMO que puede responder con datos, instalaciones y trazabilidad suele estar mejor preparada para la transferencia de diseños que una que responde con un catálogo. El diseño para la fabricación comienza con el eje, no con el mango Un catéter orientable es una vía de fuerza: mango, alambre de tracción, anillo de anclaje, bobina o trenza de compresión, revestimiento, funda y punta. El cable de tracción no actúa solo. Tensa la estructura distal y comprime el eje; Si el forro tiene una fricción inconsistente o la funda se arrastra, el mango puede sentirse apretado mientras que la punta se retrasa. Esa pérdida de movimiento a menudo se atribuye a la manija, pero la causa raíz se encuentra aguas arriba. El diseño del eje debe revisarse antes de cortar las herramientas. La CDMO necesita definir el espesor de la pared, el ángulo de la trenza, la separación de la bobina, el acoplamiento de reflujo, la longitud de la conexión y el radio de enrutamiento del cable de tracción como una ventana controlada, no como un valor nominal único. Aquí es también donde la selección de materiales resulta práctica. Los revestimientos de poliimida y PTFE, las cubiertas de PEEK, PEBA, TPU y fluoropolímero aportan cada uno un equilibrio diferente de rigidez, lubricidad, capacidad de unión y compatibilidad con la esterilización. Construcción de eje orientable (esquema) Chaqueta exterior Trenza o bobina Forro de baja fricción Luz del cable de tracción Zona de unión de punta No a escala; sólo para discusión de revisión de diseño. Una revisión DFM útil compara el diseño con el proceso. ¿Se puede terminar la trenza sin grumos? ¿Se puede inspeccionar la unión de la punta sin cortar la pieza? ¿Se puede lavar el lumen del cable de tracción y comprobar si hay fugas? Si la respuesta es no, el diseño no está listo para la transferencia de fabricación, independientemente de qué tan bien se desvíe el prototipo. Extrusión y refuerzo Establecer la ventana de deflexión La extrusión establece los diámetros interior y exterior, la concentricidad de la pared y la unión del revestimiento que hereda el resto de la construcción. Luego, el refuerzo decide cómo ese eje soporta el torque y la compresión. El ángulo de la trenza, el número de cables, la separación de la bobina y la cobertura no son detalles estéticos. Una trenza más apretada puede mejorar la respuesta de torsión pero reducir el alcance de la punta; una bobina más suave puede sentirse suave pero perder capacidad de empuje. La respuesta correcta depende de la anatomía, la vía de acceso y el mecanismo del mango. El perfil de la empresa LINSTANT enumera 15 líneas de extrusión importadas, 8 líneas de extrusión de PEEK y casi 100 máquinas de trenzado, resorte y recubrimiento. Esos activos son importantes cuando un programa necesita coextrusión, ejes de múltiples lúmenes, refuerzo trenzado o enrollado y tratamiento de superficies en una sola cadena de suministro. También facilitan la programación de las primeras iteraciones de ingeniería, porque los pasos del eje, el refuerzo y el recubrimiento no tienen que viajar entre proveedores separados para cada construcción. Tubos reforzados con trenza para ejes de catéter La trenza de fibra o metal incrustada entre las capas soporta la presión de estallido, la resistencia de la columna y la transmisión de torsión, lo que la hace relevante para ejes de catéter reforzados y construcciones de vainas orientables. Ver producto → Vaina orientable para desviación distal ajustable Combina un refuerzo de eje trenzado con una punta distal ajustable, una punta redondeada y un revestimiento de PTFE; Adecuado para electrofisiología, acceso vascular y urológico donde es importante una desviación precisa. Ver producto → Para vainas dirigibles y catéteres desviables, el eje reforzado y la punta desviable deben desarrollarse juntos. Un proveedor que pueda ajustar la trenza, la bobina y el reflujo en la misma ventana de proceso está en mejor posición para mantener la fuerza de deflexión constante de un lote a otro. Unión de puntas, reflujo e integración de mangos: dónde aparece el movimiento perdido La punta distal es la parte más inspeccionada de un catéter orientable y, a menudo, la menos indulgente. El reflujo puede adelgazar la chaqueta en un punto de unión; el adhesivo puede penetrar en un lumen; un anillo de tracción puede migrar bajo carga cíclica. Cada problema puede pasar una verificación visual pero cambiar la curva de fuerza-viaje. La CDMO debería controlar los perfiles térmicos, el soporte del mandril, el curado del adhesivo y la inspección de la línea de unión como procesos validados. La integración del mango introduce otro conjunto de variables: pretensión del cable de tracción, radio de recorrido, lubricación, topes de recorrido y alivio de tensión. Un mango que se siente suave en el banco puede desarrollar holgura después de la esterilización o el envío si el recorrido del cable no está restringido. Por lo tanto, el equipo de fabricación debe probar el conjunto completo, no sólo el eje. El ángulo de deflexión versus el recorrido del mango, la histéresis, la resistencia al despegado de la punta, la limpieza de fugas, estallidos y partículas pertenecen al mismo plan de liberación. Microcatéter para acceso neurovascular y de vasos pequeños Pequeño catéter reforzado con transiciones de dureza y diámetro personalizables y punta redondeada; relevante para plataformas neurovasculares y coronarias donde la sensación distal y la precisión son importantes. Ver producto → Para las plataformas basadas en microcatéter, la tolerancia se vuelve aún menos indulgente. Pequeños cambios en la fricción del revestimiento o en el grosor de la unión de la punta pueden dominar la sensación en el extremo distal. Es por eso que un CDMO con experiencia interna en microcatéteres es útil durante la revisión del diseño, no solo en la producción en serie. Controles de calidad específicos de dispositivos orientables Un certificado general ISO 13485:2016 es necesario pero no suficiente. La pista de auditoría debe conectar las entradas del diseño con los controles del proceso y las pruebas de liberación. Para los catéteres orientables, eso significa medir los atributos que influyen en el control: rango de deflexión, histéresis de recorrido de fuerza, respuesta de torsión, radio de torsión, resistencia de unión de la punta, limpieza de fugas y partículas. La evidencia útil incluye: Calibre R&R para accesorios de deflexión, no solo certificados de calibración. IQ/OQ/PQ para reflujo, unión, recubrimiento y ensamblaje de manijas. Trazabilidad de lotes desde el lote de polímero hasta el subconjunto terminado. Control de cambios que desencadena la revalidación cuando cambia un liner, trenza o adhesivo. Registros de desviación y CAPA que muestran cómo se contuvo la deriva. No acepte una inspección final que solo verifique la apariencia y un único ángulo de deflexión. Un catéter orientable puede pasar esa prueba y aun así tener una respuesta táctil deficiente. El método de liberación debe capturar la trayectoria de la fuerza, porque eso es lo que siente el médico. Escalado desde construcciones clínicas hasta volumen comercial La ampliación de escala expone una dependencia oculta de los operadores, los accesorios y los ajustes informales. Un proceso que depende de la sensibilidad de un técnico para el curado del adhesivo o la tensión de la trenza no está listo para el volumen comercial. La CDMO debería congelar la ventana del proceso, calificar los accesorios, establecer límites de SPC y definir cómo se manejan las desviaciones antes del primer lote comercial. Las declaraciones de capacidad solo son útiles cuando se conectan con el producto. LINSTANT informa de una sala limpia GMP de casi 20.000 metros cuadrados, 15 líneas de extrusión importadas, 8 líneas de extrusión de PEEK, 2 líneas de moldeo por inyección, casi 100 máquinas de trenzado, resorte y recubrimiento, y 40 conjuntos de soldadura y conformado. El siguiente cuadro resume los recursos de equipos reportados. Recursos de proceso LINSTANT (datos de la empresa) Recuentos de equipos informados en el perfil de la empresa. Líneas de extrusión importadas 15 Líneas de extrusión PEEK 8 Trenzado / resorte / revestimiento ≈100 Conjuntos de soldadura / conformado 40 La cifra de trenzado/resorte/recubrimiento es aproximada; otros recuentos son los informados. La cuestión práctica es cómo se califican esos activos para un catéter orientable específico. Solicite el estudio de capacidad del proceso, la lista de accesorios, el plan de compatibilidad de esterilización y el plan de contingencia ante una falla en un solo punto. Este es un mejor predictor del rendimiento del lanzamiento que una cifra de capacidad general. Dónde encaja LINSTANT en un programa de catéter orientable Ningbo LINSTANT Polymer Materials Co., Ltd. se estableció en 2014 y desde entonces ha crecido hasta convertirse en una empresa de alta tecnología a nivel nacional con más de 500 profesionales. La empresa se compromete a trascender el papel de proveedor de componentes tradicional, esforzándose por convertirse en una parte integral de los productos de sus clientes. Desde la coincidencia precisa durante la fase de diseño colaborativo hasta la garantía de confiabilidad durante la fabricación, LINSTANT se integra profundamente en la cadena de valor central de los productos de sus clientes, transformando la tecnología de catéteres en una ventaja competitiva fundamental para sus productos. A través de la innovación tecnológica continua y un estricto control de calidad, somos capaces de proporcionar a las empresas de dispositivos médicos soluciones de sistemas de catéter personalizados más seguras, más precisas y tecnológicamente más avanzadas. Ese posicionamiento es relevante para la fabricación de catéteres orientables porque el trabajo se sitúa entre el suministro de componentes y el montaje del dispositivo terminado. El modelo OEM/ODM de LINSTANT cubre extrusión, refuerzo, procesamiento secundario y subconjunto de catéteres, con controles de sala limpia ISO 13485:2016 y GMP. Los equipos que necesitan una CDMO para participar en la transferencia de diseño pueden revisar el Página de desarrollo de catéteres OEM/ODM antes de la primera revisión técnica. Preguntas frecuentes: Fabricación de catéteres orientables y selección de CDMO P1. ¿Qué hace un CDMO que fabrica un catéter orientable? Gestiona la transferencia de diseño, extrusión, refuerzo, unión de puntas, integración de manijas, validación y producción en serie bajo un único sistema de calidad, en lugar de solo suministrar tubos. P2. ¿En qué se diferencia un catéter orientable de un catéter guía? Un catéter guía proporciona un conducto estable; un catéter orientable añade un alambre de tracción o una punta desviable para que el médico pueda dar forma activa al extremo distal. Algunas plataformas combinan ambas funciones. P3. ¿Qué materiales se utilizan en los ejes de catéter desviables? Las opciones comunes incluyen revestimientos de poliimida o PTFE, malla de acero inoxidable o refuerzo en espiral y cubiertas de PEEK, PEBA, TPU o fluoropolímero. La selección depende de la rigidez, lubricidad, capacidad de unión y esterilización. P4. ¿Cómo se valida la desviación de la punta y la fatiga del cable? Construya accesorios que midan el ángulo de deflexión versus el recorrido del mango, la histéresis y la carga cíclica del cable de tracción. Vincular el método al diseño de insumos, con R&R de calibre y validación de procesos bajo ISO 13485. P5. ¿Puede una CDMO respaldar la creación y ampliación de volúmenes clínicos de bajo volumen? Sí, si se utiliza la misma ventana de proceso desde lotes piloto hasta lotes comerciales. Pregunte cómo se gestionan los accesorios, los operadores, el SPC y el control de cambios entre fases. P6. ¿Qué debo preguntar antes de transferir un diseño de catéter orientable? Solicite el mapa de procesos, los atributos críticos para la calidad, la validación de enlaces y reflujo, la propiedad del método de prueba, la trazabilidad y el plan de control de cambios para revestimientos, trenzas y adhesivos. Si está comparando un CDMO que fabrica un catéter orientable con una funda deflectable, un microcatéter o una plataforma guía, comience con el mapa del proceso en lugar del folleto. El equipo de ingeniería de LINSTANT puede revisar la construcción del eje, el refuerzo, la unión de puntas y el plan de inspección con respecto a sus aportes de diseño. Comuníquese con LINSTANT para analizar un programa de catéter orientable. .article-section { background: #ffffff; border: 1px solid #e5e7eb; border-radius: 12px; padding: 20px; margin-bottom: 18px; color: #1f2937; line-height: 1.6;}.article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px !important; color: #0f172a;}.article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; color: #0f172a;}.article-section p { font-size: 16px !important; margin-bottom: 12px;}.article-section ol { margin-bottom: 12px; list-style-type: decimal; list-style-position: inside; padding-left: 0;}.article-section ul { margin-bottom: 12px; list-style-type: disc; list-style-position: inside;}.article-section li { list-style: inherit; font-size: 16px; margin-bottom: 6px;}.article-section table { display: table !important;}.article-section thead { display: table-header-group !important;}.article-section tbody { display: table-row-group !important;}.article-section tr { display: table-row !important;}.article-section th { display: table-cell !important;}.article-section td { display: table-cell !important;}.article-section table { width: 100%; border-collapse: collapse; margin-bottom: 16px;}.article-section table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080;}.article-section th { font-weight: bold; border: 1px solid #cccccc; padding: 8px; background: #f1f5f9; text-align: left;}.article-section td { border: 1px solid #cccccc; padding: 8px; vertical-align: top;}.intro-section { background: #f8fafc; border-left: 4px solid #1d4ed8;}.chart-wrap { width: 440px; margin: 0 auto 16px; padding: 8px; background: #f8fafc; border: 1px solid #e2e8f0; border-radius: 10px; box-sizing: border-box;}.chart-wrap svg { display: block; width: 100%; height: auto;}.company-card { background: #f0f9ff; border-color: #bae6fd;}.faq-grid { display: grid; grid-template-columns: 1fr 1fr; gap: 12px;}.faq-item { background: #f8fafc; border: 1px solid #dbeafe; border-left: 4px solid #2563eb; border-radius: 10px; padding: 14px;}.faq-item h3 { color: #1e3a8a; margin-bottom: 8px;}.faq-item p { color: #334155; margin-bottom: 0;}.cta-section { background: #0f172a; border-color: #0f172a;}.cta-section p { color: #e2e8f0;}.cta-section a { color: #fde68a; font-weight: bold;}@media screen and (max-width: 640px) { .article-section { padding: 16px; } .chart-wrap { width: 100%; } .faq-grid { grid-template-columns: 1fr; }} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 21
    Oct-2026

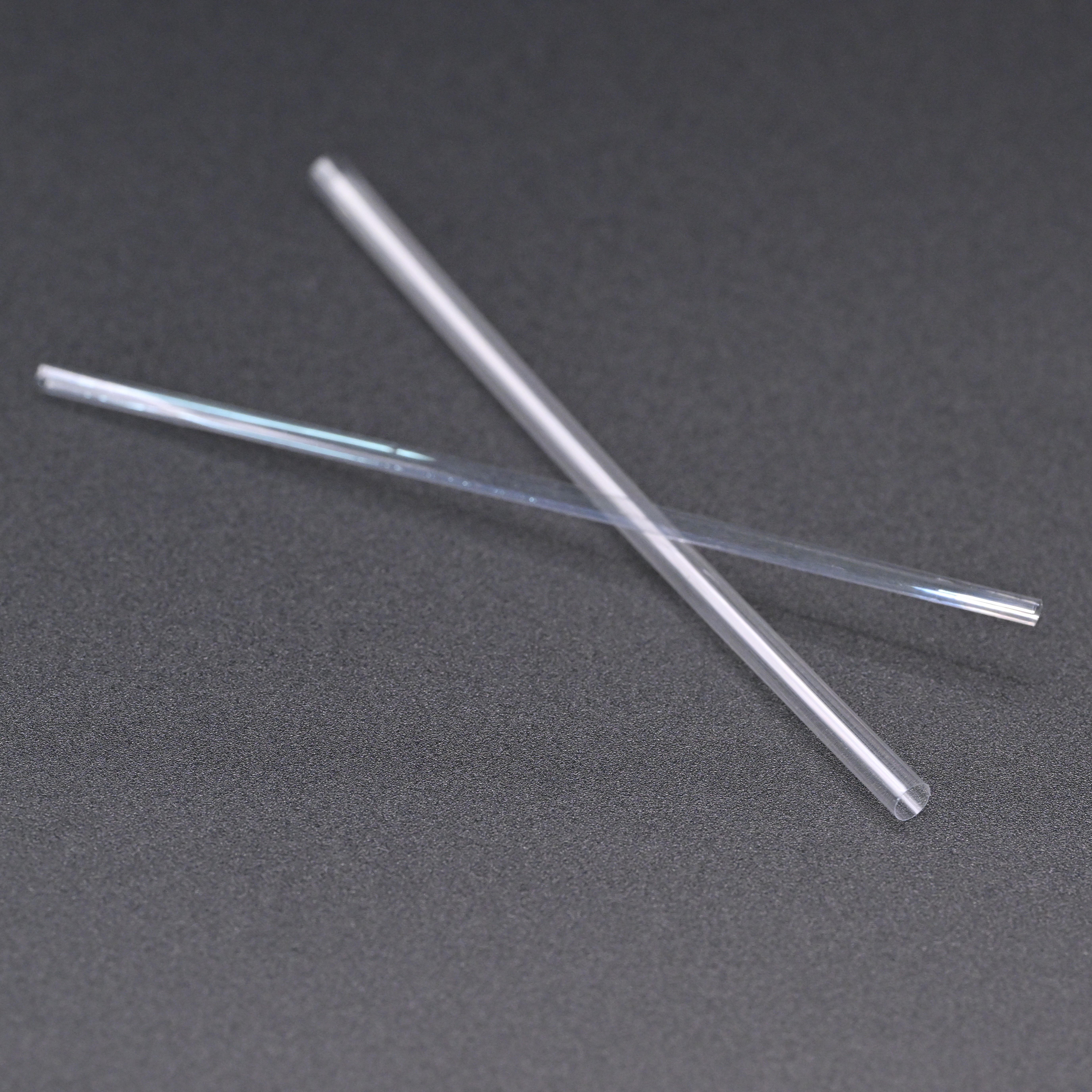

    Selección de tubos UHPLC: ID, accesorios y volumen muerto de PEEK, PTFE y FEP
    Un sistema UHPLC que funciona a 600 barrara a través de un tubo de 10 cm de longitud de 0,005 pulgadas de diámetro interior contiene aproximadamente 1,3 µL de fase móvil dentro de esa línea. Reemplácelo con la misma longitud de 0,020 pulgadas. El tubo de identificación y la línea contienen aproximadamente 20 µL. Nada más cambió, pero los anchos de los picos, los tiempos de retención y el recuento aparente de placas cambian. Ese es el caso práctico para tratar la tubería UHPLC como un componente del sistema en lugar de plomería: el diámetro interno impulsa la dispersión, el material impulsa la compatibilidad química y la calidad del corte decide si el conector sella o filtración. Lo que sigue establece cómo interactúan esos tres factores, qué números deben incluirse en una hoja de especificaciones y dónde se ubican los límites realistas para las tuberías de polímero y acero inoxidable. Tubería UHPLC y presupuesto de volumen extracolumna El volumen extracolumna es la suma del inyector, el tubo entre el inyector y la columna y la celda del detector. La literatura sobre resolución de problemas de cromatografía comunes recomienda mantener ese total por debajo de aproximadamente 10 a 15 µL cuando la columna está llena de partículas de menos de 2 µm, porque tales columnas producen picos muy estrechos y cualquier volumen fuera de la columna los diluye y los amplía. Regla general: con un DI de 0,005 pulgadas, un puente de 10 cm aporta aproximadamente 1,3 µL. A 0,020 pulgadas de diámetro interior, los mismos 10 cm aportan aproximadamente 20 µL. El volumen del tubo es fácil de calcular y fácil de subestimar: V = π r² L. Debido a que la radio está al cuadrado, duplicar el diámetro interior cuadruplica el volumen a la misma longitud. El siguiente cuadro muestra lo que esto significa en todos los tamaños de orificios normalmente almacenados para trabajos analíticos. Figura 1. Volumen extracolumna en 100 mm de tubería (calculado) 0,0025 pulgadas de diámetro interior 0,32 µL 0,005 pulgadas de diámetro interior 1,27 µL 0,010 pulgadas de diámetro interior 5,07 µL 0,020 pulgadas de diámetro interior 20,3 µL 0,030 pulgadas de diámetro interior 45,6 µL Tamaño del orificio versus volumen contenido en una longitud de corte de 100 mm Volúmenes calculados a partir de V = π r² L; El ID de 0,0025 pulgadas contiene menos del uno por ciento de lo que contiene una línea de 0,030 pulgadas. Siguen dos hábitos. Mantenga el recorrido del inyector a la columna tan corto como lo permita la geometría del muestreador automático, ya que un puente de 5 cm contiene una cuarta parte de lo que contiene un puente de 20 cm en el mismo ID. Y no utilice un solo orificio en todas las partes: el lado de baja presión del sistema, incluida la entrada de la bomba, el desgasificador y las líneas de desechos, puede transportar tuberías de 0,020 pulgadas o más sin penalización, porque la dispersión allí nunca llega al detector. Diámetro interno: una compensación de cuarta potencia Los tubos estrechos reducen la dispersión pero cuestan presión. El flujo a través de un orificio pequeño sigue la relación de Hagen-Poiseuille, en la que la caída de presión es inversamente proporcional a la cuarta potencia del radio. Reducir a la mitad el DI multiplica la caída de presión por dieciséis, razón por la cual los últimos centímetros antes de la columna son la parte más sensible de la trayectoria del flujo y la parte con mayor probabilidad de disparar un límite de presión. Figura 2. Caída de presión en 250 mm de tubería, agua a 20 °C (calculada) 0 25 50 75 100 bar 0,0025 pulgadas de diámetro interior 0,005 pulgadas de diámetro interior Reducir a la mitad el ID multiplicar la caída de presión por 16 0.1 0.4 0.7 1.0 caudal, ml/min Calculado a partir de la relación de Hagen-Poiseuille. Las fases móviles reales son más viscosas, así que lea esto como un comportamiento relativo en lugar de una predicción absoluta para un método determinado. Rangos de trabajo que se mantienen en la práctica habitual de UHPLC: 0,0025 pulgadas a 0,005 pulgadas de diámetro interior para la línea del inyector a la columna, donde la dispersión tiene el mayor efecto en la forma del pico. 0,005 pulgadas a 0,010 pulgadas de diámetro interior desde la columna hasta el detector, donde un diámetro ligeramente mayor suele ser un intercambio aceptable para una contrapresión más baja. 0,020 pulg. de diámetro interior y superiores para la entrada de la bomba, los residuos y cualquier línea de transferencia de baja presión. Elección de materiales: Ojeada, PTFE, FEP, PFA, ETFE y acero inoxidable. La del material suele reducirse a dos cuestiones: qué está en la fase de selección móvil y qué se está detectando. Ojeada: el estándar sin metal Ojeada es la opción estándar para el recorrido del inyector a la columna en trabajos sensibles al metal. Es biocompatible, no lixivia hierro ni níquel en la ruta del flujo y tolera los tampones de fosfato y los reactivos de emparejamiento iónico que causan problemas con el acero inoxidable. También tiene límites: el Ojeada se hincha en DMSO, THF y diclorometano, y los ácidos concentrados lo atacan. Las hojas de datos para tubos PEEK de diámetro interior pequeño suelen citar grados de presión entre aproximadamente 5000 y 7000 psi (aproximadamente 345 a 480 bar) a temperatura ambiente, lo que cubre la mayoría de las condiciones del método UHPLC. PTFE y FEP: el lado de baja presión Los fluoropolímeros cubren las partes del recorrido del flujo donde la presión es modesta y la resistencia química es más importante. El PTFE y el FEP son efectivamente inertes para casi todas las fases móviles, son blandos y fáciles de colocar, y son el material habitual para las líneas de entrada de bombas, conexiones de desgasificadores y desechos. Su límite de presión es una fracción del PEEK, por lo que no sustituyen a un saltador de alta presión. Tubo de extrusión de PTFE para aplicaciones médicas y de recorrido de fluidos Tubos de fluoropolímero químicamente resistentes para vías de flujo de baja presión, con biocompatibilidad, amplio rango de temperatura y usos de catéter o sistema de administración. Ver producto → PFA y ETFE: donde la temperatura o la rigidez importan El PFA mantiene sus propiedades mecánicas a temperaturas más altas que el FEP, lo que es importante cuando los tubos se colocan cerca de un horno de columna. El ETFE es más rígido y resistente a la abrasión que el PTFE con una resistencia química comparable, por lo que a menudo se elige para líneas que se manipulan repetidamente durante el mantenimiento. Tubo de extrusión médica de PFA para líneas de fluidos industriales y analíticos Tubos de fluoropolímero para transferencia de fluidos de calidad alimentaria y conexiones analíticas precisas, que combinan resistencia química con rendimiento cerca de instrumentación calentada. Ver producto → Acero inoxidable: el techo de presión El acero inoxidable 316 con un diámetro exterior de 1/16 de pulgada alcanza presiones de hasta aproximadamente 20 000 psi con conexiones realizadas correctamente, razón por la cual los sistemas que funcionan continuamente por encima de 1000 bar generalmente lo mantienen. Las compensaciones son reales: los iones metálicos pueden lixiviarse en fases móviles con alto contenido de sal y los analitos que quelan metales pueden adsorberse en la pared. Figura 3. Comparación cualitativa de materiales, puntuados de 1 a 5 Capacidad de presión Resistencia quimica Flexibilidad Eficiencia de costos Ruta de flujo libre de metales PEEK PTFE/FEP 316 SS Las evaluaciones son una evaluación de ingeniería cualitativa destinada a limitar las opciones, no un sustituto de las hojas de datos de materiales. Tabla 1. Materialeses de tubería utilizados en las rutas de flujo de UHPLC, con las compensaciones que con mayor frecuencia deciden la elección. Material Rango de identificación típico presión de trabajo Notas de disolventes y analitos. Mejor ajuste PEEK 0,0025 a 0,030 pulgadas. Comúnmente citado de 5,000 a 7,000 psi para identificaciones pequeñas Hinchamiento en DMSO, THF y diclorometano; evite los ácidos concentrados; libres de metales Lineas de inyector a columna, analitos sensibles a los metales PTFE 0,010 a 0,062 pulgadas. baja presion, por debajo de unos pocos cientos de psi La más amplia resistencia química; suave y fácil de encaminar Entrada de bomba, desechos, transferencia de baja presión. FEP 0,010 a 0,062 pulgadas. Baja presión Química similar al PTFE, pared transparente. Lineas de residuos de desgasificador y detector PFA 0,010 a 0,062 pulgadas. bajo a moderado Inercia del fluoropolímero con mejor estabilidad a altas temperaturas. Líneas cerca de un horno de columna. ETFE 0,010 a 0,062 pulgadas. bajo a moderado Buena resistencia química con mayor rigidez. Líneas manejadas durante el mantenimiento acero inoxidable 316 0,0025 a 0,020 pulgadas. Hasta aproximadamente 20,000 psi con accesorios correctos Puede liberar iones metálicos en métodos con alto contenido de sal o de emparejamiento iónico Sistemas que funcionan por encima de 1.000 bar. Cuando la elección es realmente reñida, una comparación lado a lado de Tubos de PTFE y PEEK contra su lista de fase móvil suele ser la forma más rápida de resolverlo. Tolerancias, calidad de corte y accesorios. Dos elementos en un plano de tubería deciden si un método se transfiere limpiamente entre instrumentos: tolerancia del DI y calidad del corte. La tolerancia de identificación se escribe como una cifra absoluta, como /-0,0005 pulgadas (aproximadamente /-13 µm), o como un porcentaje del nominal. Debido a que el volumen aumenta con el cuadrado del diámetro, la tolerancia se convierte directamente en una variación de volumen, y la variación es proporcionalmente mayor en un orificio pequeño que en uno grande. Figura 4. Oscilación de volumen causada por la tolerancia del DI (escalas de volumen con diámetro al cuadrado) /-20% /-40% /-10% /-20% 0,005 pulgadas de diámetro interior /-0,0005 pulg. 0,005 pulgadas de diámetro interior /-0,001 pulg. 0,010 pulgadas de diámetro interior /-0,0005 pulg. 0,010 pulgadas de diámetro interior /-0,001 pulg. Diámetro nominal y tolerancia declarada frente a la variación de volumen resultante Calculado a partir de V ∝ d². Una tolerancia de /-0,0005 pulgadas en un diámetro interior de 0,005 pulgadas ya mueve el volumen de la línea en aproximadamente un veinte por ciento. La calidad del corte es la segunda mitad del problema. Un tubo cortado en ángulo o dejado con una rebaba en el extremo no puede asentarse directamente contra el cono de un puerto 10-32. El resultado es un pequeño volumen atrapado directamente delante de la columna, una causa clásica de ancho de pico adicional que ningún acondicionamiento de la columna eliminará. Un cortador con una guía con bordes afilados produce una cara cuadrada y sin rebabas; un cortador diagonal no. Los herrajes finalizan el montaje. El diámetro exterior de 1/16 pulg. es estándar para puertos cónicos de 10 a 32, y las tuercas de PEEK que se aprietan con los dedos son la opción habitual para los tubos de PEEK porque se sellan de manera confiable y se pueden reutilizar. Apretar demasiado es un error común: hace que el polímero fluya en frío, estrecha el orificio en la conexión y silenciosamente agrega contrapresión y volumen muerto. Qué pertenece a un dibujo de tubería Una especificación que sobrevive a un cambio de proveedor incluye seis elementos: calidad del material y colorante, diámetro interior nominal con tolerancia, diámetro exterior, longitud de corte con tolerancia, condición de la cara de corte y requisitos de limpieza o extraíbles para el modo de detección previsto. Cara de corte cuadrado y sin rebabas 0,005 pulgadas de diámetro interior lumen DE 1/16 pulg. (1,59 milímetros) Pared 0,029 pulg. (0,73 milímetros) Figura 5. Vista isométrica de un tubo de 1/16 pulgadas de diámetro exterior con un lumen de diámetro interior de 0,005 pulgadas. La cara cortada y la pared son las dos características que con mayor frecuencia no se especifican y luego se atribuyen a la columna. OD e ID son los números que los compradores verifican primero, pero son los dos que se escriben con menor frecuencia y tienen una tolerancia adjunta. En un diámetro interior de 0,005 pulgadas, la diferencia entre -0,0005 pulgadas y una tolerancia no especificada es una oscilación del veinte por ciento en el volumen de la línea, que es lo suficientemente grande como para cambiar el tiempo de retención cuando se reemplazan los tubos entre instrumentos. El lado de la fabricación: la tolerancia a la extrusión es el producto Ningbo LINSTANT Polymer Materials Co., Ltd. se fundó en 2014 y desde entonces ha crecido hasta convertirse en una empresa de alta tecnología a nivel nacional con más de 500 profesionales. La empresa se compromete a trascender el papel de proveedor de componentes tradicionales, esforzándose por convertirse en una parte integral de los productos de sus clientes. Desde la coincidencia precisa durante la fase de diseño colaborativo hasta la garantía de confiabilidad durante la fabricación, LINSTANT se integra profundamente en la cadena de valor central de los productos de sus clientes, transformando la tecnología de catéteres en una ventaja competitiva fundamental para sus productos. A través de la innovación tecnológica continua y un estricto control de calidad, somos capaces de proporcionar a las empresas de dispositivos médicos soluciones de sistemas de catéter personalizados más seguras, más precisas y tecnológicamente más avanzadas. Para cualquiera que especifique tubos de polímero de precisión, las capacidades relevantes son las siguientes: una sala blanca que cumple con las GMP de cerca de 20 000 m², 15 líneas de extrusión importadas con coextrusión simple, doble y triple, ocho líneas de extrusión PEEK dedicadas, certificación ISO 13485:2016 y OEM/ODM programas que funcionan a partir de un dibujo y una pila de tolerancias en lugar de un número de catálogo. Preguntas frecuentes sobre los tubos UHPLC P1. ¿Qué son los tubos UHPLC y en qué se diferencian de los tubos HPLC? Mismo trabajo, cifras más ajustadas. Los sistemas UHPLC funcionan a presiones más altas con columnas de menos de 2 µm, por lo que la línea entre el inyector y la columna normalmente tiene un DI más pequeño, normalmente de 0,0025 a 0,005 pulgadas, y una tolerancia de DI más estricta que una línea de HPLC convencional. P2. ¿Qué tubo de identificación debo usar para UHPLC? Utilice 0,0025 a 0,005 pulgadas desde el inyector a la columna, 0,005 a 0,010 pulgadas desde la columna al detector y 0,020 pulgadas o más en el lado de baja presión, como la entrada de la bomba y el drenaje. P3. ¿Los tubos PEEK son adecuados para UHPLC? Sí, para la mayoría de las condiciones del método, y es la respuesta habitual cuando la ruta del flujo debe estar libre de metales. Primero verifique la compatibilidad del solvente, ya que PEEK se hincha en DMSO, THF y diclorometano, y permanece dentro del rango de presión para el ID específico. P4. ¿PEEK o tubos de acero inoxidable para UHPLC? El acero inoxidable soporta las presiones más altas, hasta aproximadamente 20 000 psi con los accesorios correctos, pero puede liberar iones metálicos e interactuar con reactivos de emparejamiento iónico. PEEK es inerte y biocompatible, con un techo de presión más bajo y restricciones de solventes. P5. ¿Cómo cortos tubos de PEEK sin crear volumen muerto? Utilice un cortador con una guía con bordes afilados para que la cara quede cuadrada y sin rebabas, luego inspeccione el extremo antes de instalarlo. Un corte en ángulo o con rebabas no se sellará completamente contra el cono del puerto y dejará un volumen atrapado delante de la columna. P6. ¿Por qué cambia el tiempo de retención después de reemplazar el tubo? Generalmente es un cambio en el volumen extracolumna o en la tolerancia del DI. Una línea más larga o un calibre más grande añade volumen y amplía los picos; un orificio fuera de tolerancia hace lo mismo de manera menos predecible, razón por la cual la tolerancia pertenece a la orden de compra. .article-section{background:#ffffff;border-radius:10px;padding:20px 24px;margin:0 0 18px 0;box-shadow:0 1px 3px rgba(16,42,80,0.08);}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;border-left:6px solid #0f6fb8;padding-left:12px;color:#12314f;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;color:#0f3862;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display: table!important;width:100%;border-collapse:collapse;margin:12px 0;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;background:#f2f7fc;color:#12314f;text-align:left;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section:nth-of-type(1){border-top:4px solid #0f6fb8;}.article-section:nth-of-type(2){border-top:4px solid #12a37a;background:#f6fbf9;}.article-section:nth-of-type(3){border-top:4px solid #b8860b;background:#fffdf5;}.article-section:nth-of-type(4){border-top:4px solid #7a4fd0;background:#faf8ff;}.article-section:nth-of-type(5){border-top:4px solid #0f6fb8;background:#f5f9fd;}.article-section:nth-of-type(6){border-top:4px solid #12a37a;background:#f6fbf9;}.article-section:nth-of-type(7){border-top:4px solid #b8860b;background:#fffdf5;}.article-section:last-of-type{border-top:4px solid #0f6fb8;background:#eef6ff;}.key-fact{background:#0f6fb8;color:#ffffff;border-radius:8px;padding:14px 18px;font-size:16px;margin-bottom:14px;}.chart-figure{width:440px;margin:18px auto;text-align:center;}.chart-figure svg{display:block;width:440px;height:auto;margin:0 auto;}.chart-caption{font-size:13px;color:#5d7086;text-align:center;margin-top:8px;}.faq-grid{display:grid;grid-template-columns:repeat(2,minmax(0,1fr));gap:14px;}.faq-item{background:#ffffff;border:1px solid #cfe0f2;border-radius:10px;padding:14px 16px;}.faq-item h3{margin-bottom:8px;}.faq-item p{margin-bottom:0;font-size:15px!important;}.faq-item:nth-child(4n 1){border-left:5px solid #0f6fb8;}.faq-item:nth-child(4n 2){border-left:5px solid #12a37a;}.faq-item:nth-child(4n 3){border-left:5px solid #b8860b;}.faq-item:nth-child(4n 4){border-left:5px solid #7a4fd0;}@media (max-width:640px){.chart-figure{width:100%;}.chart-figure svg{width:100%;height:auto;}.faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 14
    Oct-2026
    Moldeo por inyección de PEEK: Guía de temperatura, herramientas y control de defectos
    El moldeo por inyección de Ojeada no es un intercambio comparable por ordenador personal, ABS o nailon. El proceso necesita un molde mantenido a 150-200 ºC, resina seca hasta un nivel de humedad medido en cientos de ppm y una masa fundida que se mantiene por encima de 360 ​​°C desde la boquilla hasta la última cavidad. Si se cumplen esas tres condiciones, las piezas mantendrán sus dimensiones mediante ciclos repetidos de autoclave; Si se pierde uno, la pieza a menudo luce perfecta en la prensa y falla semanas después. Un ejemplo familiar: un conector luer de Ojeada moldeado pasa la inspección dimensional y luego se agrieta en la raíz de la rosca después de tres ciclos de esterilización con vapor a 134 °C. Nada cambió en la celda excepto un enfriador que bajaba la herramienta a 90 °C en los días más cálidos. La piel se congeló y quedó amorfa, el núcleo siguió encogiéndose y la tensión residual encontró la esquina más afilada de la pieza. Esa única historia contiene la mayor parte de lo que hace que el moldeado de PEEK sea diferente de los plásticos de ingeniería cotidianos: el material premia el control y castiga los atajos. Por qué PEEK rompe los supuestos de moldeo estándar El PEEK se funde a aproximadamente 343 °C y su transición vítrea se sitúa cerca de los 143 °C, por lo que la brecha entre fluido y congelado es estrecha. Las resinas ordinarias se moldean en herramientas que se mantienen entre 30 °C y 80 °C. Las herramientas de PEEK normalmente funcionan a 150-200°C y, en ocasiones, los grados de alta cristalinidad se elevan más. De ello se desprenden dos consecuencias prácticas. En primer lugar, la herramienta se convierte en un conjunto calentado en lugar de un bloque de acero: la calefacción por cartucho o por aceite, las placas aislantes y los márgenes de expansión térmica en los cierres deben diseñarse desde el principio. En segundo lugar, los tiempos de ciclo se alargan: de 30 a 60 segundos es normal para una sección de pared modesta, y las piezas gruesas tardan más, porque la pieza no se puede expulsar hasta que el núcleo se haya enfriado lo suficiente como para mantener su forma. PP/PE 30–60 ABS 60–80 ordenador personal 80–120 PEEK 150-200 Rangos típicos de temperatura de la superficie del molde por familia de polímeros, en °C. La longitud de la barra indica el punto medio del rango. La ventana de proceso, número por número Una ventana de proceso sólo es útil cuando los números se anotan y luego se desafían con una prueba real. Los valores siguientes son puntos de partida típicos para grados de PEEK sin rellenar; Los compuestos rellenos de fibra cambian el comportamiento de presión y contracción, y cada herramienta debe validarse por sí sola. Parámetros iniciales para moldeo por inyección de PEEK sin relleno. Confirme con la hoja de datos del proveedor de resina antes de realizar una prueba. Parámetro Punto de partida típico ¿Por qué es importante? Secado de resina 150 °C durante 3–6 h, secador desecante, punto de rocío inferior a −40 °C La humedad genera rayas plateadas, huecos y defectos superficiales. Temperatura de fusión 360–400°C Por debajo de aproximadamente 350 °C, la masa fundida es demasiado rígida para rellenar paredes delgadas. Temperatura del molde 150-200 ºC La palanca más importante en materia de cristalinidad, fluencia y estabilidad dimensional. Velocidad de inyección Medio a alto, perfilado El llenado lento corre el riesgo de tiros cortos; El llenado incontrolado provoca chorros y quemaduras. Mantener la presión Dependiente de la cavidad, aproximadamente 60-100 MPa Compensa la alta contracción; La presión excesiva bloquea el estrés. contrapresión 5 a 15 barras Mantiene bajo control el calentamiento por cizallamiento en el tornillo. Velocidad del tornillo Bajo, alrededor de 50 a 80 rpm El alto cizallamiento degrada la masa fundida y produce motas negras. recocido Aumente gradualmente hasta aproximadamente 200 °C, mantenga de 2 a 4 h, enfríe lentamente Alivia el estrés residual antes de la esterilización y el montaje. Decisiones sobre herramientas que no se pueden solucionar más adelante La viscosidad de la masa fundida de PEEK se mantiene alta incluso a 400 °C, por lo que la herramienta debe ser generosa allí donde la masa fundida sea más fina. Estos son los puntos que más a menudo deciden si un proyecto se ejecuta o se estanca. Puertas: apunte a al menos 1 mm de diámetro en piezas médicas pequeñas. Coloque debajo de puertas que corten la masa fundida y dejen líneas de soldadura débiles. Corredores: redondo, corto y bien aislado. Un canal caliente con una boquilla calentada evita que el bebedero se congele entre los disparos. Acero: Los grados rellenos de vidrio y carbón son abrasivos. El acero para herramientas endurecido y las vías de flujo pulidas reducen el desgaste y las manchas negras. Contraccion: El PEEK sin relleno suele situarse entre el 1,2 % y el 1,5 % lineal. Las calidades rellenas de fibra se encogen menos en la dirección del flujo y más a lo ancho, por lo que el diseño de la cavidad debe seguir la orientación de las fibras. Calado y radios: Tiro de 1–2°, radios generosos y sin esquinas internas afiladas. PEEK es sensible a las muescas y la tensión residual se concentra exactamente allí. Placa de cavidad calentada 150–200 °C Boquilla de canal caliente puerta Cavidad de la pieza Vista isométrica de una herramienta PEEK: una placa de cavidad calentada, una boquilla de canal caliente que alimenta una compuerta generosa y la cavidad de la pieza empotrada. Cristalinidad, recocido y las propiedades que realmente ofrece. La temperatura del molde no es sólo un dial de tiempo de ciclo. Decide la estructura cristalina dentro de la pieza que envías. Una herramienta caliente permite que las cadenas de polímero se organicen a medida que la pieza se enfría, dando una piel cristalina con mayor rigidez, mejor resistencia al desgaste y mayor resistencia al ataque químico. Una herramienta fría congela la piel en un estado amorfo: más resistente y dúctil a corto plazo, pero propensa a cambios dimensionales la primera vez que la pieza recibe calor de esterilización, porque la piel congelada intenta cristalizar más tarde, en servicio, no en el molde. El recocido cierra esa brecha. Una rampa escalonada hasta unos 200 °C, una conservación de dos a cuatro horas y un enfriamiento lento relajan las tensiones que se acumulan durante el llenado y el embalaje. Para piezas de alta precisión o revestimiento de implantes, ese paso no es opcional; es parte de la especificación. bajo moderado alto muy alto 60ºC 120ºC 170ºC 200 °C Tendencia esquemática de la cristalinidad alcanzable frente a la temperatura del molde para un grado PEEK de cristalización lenta. sólo indicativo; Los valores reales dependen del grado y la velocidad de enfriamiento. defectos, causas fundamentales y soluciones La mayoría de los rechazos de PEEK se dividen en seis grupos, y cada uno apunta a un entorno específico más que al material en sí. defectoos comunes en las molduras de PEEK asignadas a sus causas más probables y la acción correctiva que se debe intentar primero. Defect causa probable Primera acción correctiva tiro corto Derretir demasiado frío, llenar demasiado lento, puerta demasiado pequeña Aumente la temperatura del barril, perfile un llenado más rápido, agrande la puerta Rayas plateadas o huecas Humedad en la resina. Secar a 150 °C durante 3 a 6 h y verificar el punto de rocío del secador. Manchas negras o marcas de quemaduras. Sobrecalentamiento, tornillo colgado, contrapresión alta Purga, baja contrapresión y velocidad del tornillo, inspeccionando el tornillo. Deformación después de la esterilización Molde frío, sin recocido, enfriamiento desequilibrado Eleve la temperatura del molde, agregue recocido por etapas, equilibre el enfriamiento Líneas de soldadura débiles Baja temperatura en la soldadura o contaminación. Eleve las temperaturas del derretimiento y del molde, reubique la compuerta Grietas en costillas y esquinas. Sobreempaque, esquinas afiladas, herramienta fría. Reduzca la presión de mantenimiento, agregue radios, aumente la temperatura del molde Desde piezas de PEEK moldeadas hasta sistemas de catéter terminados En los dispositivos mínimamente invasivos, el PEEK suele aparecer donde se encuentran el calor, la fricción y la precisión: conectores luer, componentes de manijas y válvulas, cuerpos de conectores, juntas sobremoldeadas y elementos de refuerzo que deben sobrevivir a repetidas esterilizaciones con vapor a 134 °C sin perder su ajuste. El moldeado maneja esas formas discretas; La extrusión recupera la geometría tubular que recupera el mismo dispositivo. Ambas rutas deben calificarse con los mismos objetivos de cristalinidad y limpieza, razón por la cual los programas médicos las compran cada vez más a un solo proveedor. Ningbo LINSTANT Polymer Materials Co., Ltd. se fundó en 2014 y desde entonces ha crecido hasta convertirse en una empresa de alta tecnología a nivel nacional con más de 500 profesionales. La empresa se compromete a trascender el papel de proveedor de componentes tradicionales, esforzándose por convertirse en una parte integral de los productos de sus clientes. Desde la coincidencia precisa durante la fase de diseño colaborativo hasta la garantía de confiabilidad durante la fabricación, LINSTANT se integra profundamente en la cadena de valor central de los productos de sus clientes, transformando la tecnología de catéteres en una ventaja competitiva fundamental para sus productos. A través de la innovación tecnológica continua y un estricto control de calidad, somos capaces de proporcionar a las empresas de dispositivos médicos soluciones de sistemas de catéter personalizados más seguras, más precisas y tecnológicamente más avanzadas. En cuanto a la fabricación, LINSTANT opera un taller limpio que cumple con las GMP de casi 20.000 m² bajo un sistema de calidad ISO 13485:2016, con 15 líneas de extrusión importadas, 8 líneas de extrusión de PEEK dedicadas, 2 líneas de moldeo por inyección y aproximadamente 40 conjuntos de soldadura y conformado. Esa combinación permite que un conector de PEEK moldeado y su eje extruido se desarrolle uno contra el otro en lugar de coincidir después del hecho: la razón por la que los tubos de PEEK se han convertido en un punto central en el diseño de dispositivos mínimamente invasivos, como se cubrió en nuestra discusión sobre ¿Por qué los tubos PEEK están de moda en la tecnología médica? . Cuando un componente necesita características moldeadas y tolerancias mecanizadas estrictas, o se necesita un prototipo antes de cortar las herramientas, los procesos secundarios cierran la brecha. Para los equipos que prefieren entregar toda la especificación en lugar de dividirla entre proveedores, Desarrollo OEM/ODM Cubre la combinación de diseños, herramientas, moldeado, extrusión y acabado bajo un solo sistema de calidad. Moldeo por inyección de PEEK: preguntas frecuentes P1. ¿Para qué se utiliza el moldeo por inyección de PEEK en dispositivos médicos? El PEEK moldeado se utiliza para concentradores luer, cuerpos de conectores, manijas, piezas de válvulas y componentes de refuerzo, en cualquier lugar donde un dispositivo deba mantener las dimensiones a través de ciclos de autoclave a 134 °C y resistir exposición química repetidas. P2. ¿Qué temperatura de molde requiere PEEK? La mayoría de los grados sin relleno funcionan con una superficie de molde entre 150 °C y 200 °C. Por debajo de ese rango, la piel se congela y queda amorfa, la cristalinidad disminuye y la parte se vuelve propensa a deformarse y distorsionarse después de la esterilización. P3. ¿Se puede moldear PEEK en una máquina de moldeo por inyección estándar? A menudo sí, siempre que el cilindro alcance los 400 °C, el tornillo y la válvula de retención sean resistentes al desgaste, el secador pueda mantener un punto de rocío bajo y la herramienta pueda calentarse y aislarse. Las modificaciones son comunes; una herramienta fría no lo es. P4. ¿Por qué PEEK secado necesita y recocido? La humedad absorbida provoca vetas plateadas, huecos y defectos superficiales, por lo que la resina se seca a 150 °C durante 3 a 6 h. El recocido a alrededor de 200 °C con un enfriamiento lento alivia la tensión interna antes de que la pieza sufra esterilización o cargas de ensamblaje. P5. Moldeo por inyección PEEK o mecanizado CNC: ¿cuál es mejor? El mecanizado se adapta a prototipos y volúmenes reducidos porque no implica costes de herramientas. El moldeado gana una vez que la demanda anual alcanza unos pocos kilómetros de piezas o la geometría presenta características que no son prácticas de mecanizar, como cortes internos y nervaduras finas. P6. ¿El PEEK moldeado por inyección es biocompatible y esterilizable? PEEK tiene una larga trayectoria en aplicaciones de implantes e instrumentos, pero el grado importante. Especifique una resina de grado médico o para implantes con documentación de respaldo y pruebas ISO 10993, y valídela contra la esterilización con vapor, óxido de etileno, gamma o haz de electrones, según sea necesario. .article-section table{display: table!important;width:100%;border-collapse:collapse;margin-bottom:16px;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section .chart{width:440px;margin:0 auto 20px;padding:14px 14px 10px;border:1px solid #dde3e8;border-radius:6px;background:#fbfcfd;box-sizing:border-box;}.article-section .chart svg{display:block;width:100%;height:auto;}.article-section .chart figcaption{font-size:13px;line-height:1.5;color:#5a6672;text-align:center;margin-top:10px;}.article-section .bars{display:flex;flex-direction:column;gap:9px;}.article-section .bar-item{display:flex;align-items:center;font-size:13px;color:#33414d;}.article-section .bar-name{flex:0 0 80px;}.article-section .bar-track{flex:1;height:14px;background:#eceff3;border-radius:3px;overflow:hidden;margin-right:8px;}.article-section .bar-fill{display:block;height:100%;}.article-section .bar-f1{width:23%;background:#a8bcc7;}.article-section .bar-f2{width:35%;background:#8aa9b8;}.article-section .bar-f3{width:50%;background:#5f8ba1;}.article-section .bar-f4{width:88%;background:#c0562f;}.article-section .bar-num{flex:0 0 56px;text-align:right;font-size:12px;}.article-section .cols{display:flex;align-items:flex-end;justify-content:space-around;height:150px;}.article-section .col{display:flex;flex-direction:column;justify-content:flex-end;align-items:center;width:70px;}.article-section .col-val{font-size:12px;color:#33414d;margin-bottom:4px;}.article-section .col-bar{display:block;width:44px;border-radius:3px 3px 0 0;}.article-section .col-h1{height:48px;background:#a9c9c1;}.article-section .col-h2{height:78px;background:#78ab9f;}.article-section .col-h3{height:104px;background:#4b8a7c;}.article-section .col-h4{height:118px;background:#2c6257;}.article-section .col-axis{display:flex;justify-content:space-around;border-top:1px solid #ccd5db;margin-top:6px;padding-top:4px;}.article-section .col-axis span{width:70px;text-align:center;font-size:12px;color:#5a6672;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:12px;}.article-section .faq-item{background:#f2f7fa;border-left:4px solid #2f6f8f;border-radius:4px;padding:12px;}.article-section .faq-item h3{color:#1d4e6b;}.article-section .faq-item p{color:#3a4750;margin-bottom:0;}.article-section .faq-item:nth-child(even){background:#f8f3f1;border-left-color:#c0562f;}.article-section .faq-item:nth-child(even) h3{color:#8f3f21;}@media (max-width:640px){.article-section .chart{width:100%;}.article-section .faq-grid{grid-template-columns:1fr;}} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 10
    Oct-2026

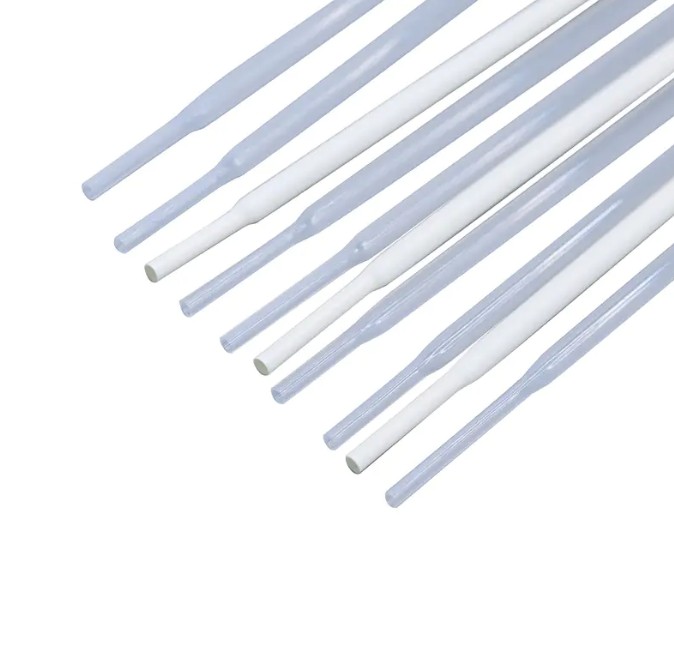

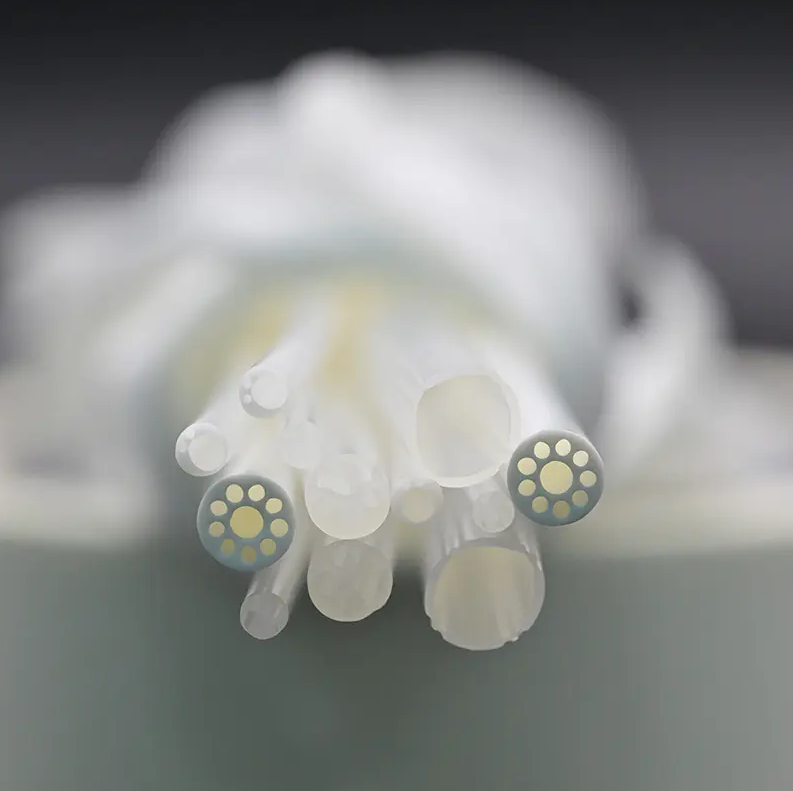

    Explicación de la extrusión del catéter: tolerancias, materiales y control de procesos
    Una oscilación de 0,03 mm en el espesor de la pared parece inofensiva en un dibujo. En el banco se convierte en un pliegue en el arco aórtico, un globo que no se desplaza o una válvula hemostática que gotea. Según nuestra experiencia, la mayoría de las quejas sobre el rendimiento del catéter se remontan a la línea de extrusión más que al diseño del catéter. La respuesta corta: La extrusión del catéter define la banda de tolerancia que puede mantener, la fuerza de unión disponible posteriormente y la repetibilidad que tendrá el dispositivo terminado a escala. Obtener la ventana de extrusión correcta y cada paso posterior será más fácil. Hágalo mal y ningún trabajo de inclinación, unión o ensamblaje rescatará el dispositivo. Esta guía explica lo que realmente controla la extrusión, las variables del proceso que importan, los polímeros que se comportan de manera diferente en el mismo tornillo, los defectos que aparecen primero y los controles de calidad que evitan que un proceso validado se desvíe. Qué controla la extrusión del catéter antes que nada La extrusión es el paso que fija la geometría que asume cualquier otro proceso. Si un eje sale de la línea con una variación de pared del 12 por ciento, las etapas de trenzado, reflujo y formación de punta heredan esa variación y la amplifican. Es por eso que los equipos experimentados bloquean la ventana de extrusión antes de finalizar el diseño del catéter, no después. Cinco resultados son los más importantes en un eje intervencionista típico: diámetro exterior, espesor de pared y concentricidad, ovalidad, acabado de la superficie del lumen interior y estabilidad dimensional en todo el carrete. Tabla 1. Objetivos comerciales típicos para tubos de catéter intervencionista; Los límites finales deben comprobar las especificaciones del dispositivo y ser validados en su propia línea. Parámetro Objetivo típico Por qué es importante aguas abajo Diámetro exterior /-0,02 a /-0,05 mm en tubos de 1-3 mm Tamaño francés, ajuste de vaina, intercambio de catéter Espesor de pared / concentricidad Dentro del 10% del muro nominal Resistencia a la torsión, presión de estallido, consistencia de reflujo Ovalidad Porcentaje bajo de un solo dígito Sellado de válvulas, formación de puntas, conexiones sin fugas. Rugosidad de la superficie interior Ra submicrónico en el lumen. Rastreabilidad, volumen de descarga, adherencia del recubrimiento Estabilidad de carrete a carrete La misma banda en toda su longitud Rendimiento de montaje y alimentación automatizada. En los pozos de paredes delgadas es donde estos números se vuelven difíciles. Cuando la pared cae hacia 0,05 mm, la masa fundida tiene menos espacio para relajarse y la ventana de descenso se estrecha bruscamente. Tubos médicos de pared ultrafina para transporte de fluidos de precisión Los tubos médicos extruidos ultrafinos admiten diámetros internos precisos y opciones de materiales como TPU, pebax y Ojeada para usos mínimamente invasivos y de canales de fluidos. Ver producto → La Línea de Extrusión, Paso a Paso La mayoría de los tubos de catéter se producen en líneas de un solo tornillo o de doble tornillo con una matriz de cruceta y dimensionamiento al vacío. La secuencia siguiente es estándar, pero cada paso lleva un punto de control que decide la tolerancia final. Secado y manipulación de materiales. Las resinas higroscópicas, como los copolímeros de bloques a base de poliamida y el TPU, absorben la humedad. Los gránulos sin secar producen burbujas, gel y rayas superficiales que solo aparecen tras unas horas de producción. Alimentación y fusión. La geometría del tornillo y la relación de compresión determinan la suavidad con la que se funda el polímero. Las resinas sensibles al corte necesitan una zona de compresión gradual para evitar la degradación. Estabilidad de dosificación y presión. La variación de la presión de fusión se traduce casi directamente en una variación del diámetro. Una bomba de engranajes o una zona de dosificación bien ajustada aplana esa curva. Muere y baja la cruceta. El dado marca la forma; la relación de reducción entre la salida del troquel y el tamaño final del tubo determina la pared. Aquí los pequeños cambios mueven el espesor de la pared rápidamente. Enfriamiento y dimensionamiento. Los tanques de dimensionamiento al vacío y el control de la temperatura del agua determinan la redondez y la calidad de la superficie. Enfriar demasiado rápido congela la tensión en la pared. Despegue, aforo y bobinado. La tensión constante previene las estrías y la ovalidad; La medición en línea captura la deriva antes de que se desperdicie un carrete lleno. bolita dimensionamiento al vacío Comentarios del proceso estadístico control de tensión extrusora baño de enfriamiento Medidor láser de diámetro exterior tirador de despegue Una vista isométrica de una línea de tubería: el polímero ingresa por la extrusora, la masa fundida se le da forma en una matriz de cruceta, se dimensiona al vacío, se mide con un medidor láser y se retira con tensión constante. Cada bloque es un punto de control, no sólo una máquina. La elección del material reescribe la ventana de temperatura. El mismo tornillo y matriz se comportan de manera completamente diferente con una resina nueva. Los copolímeros de bloque de poliamida, como pebax y TPU, se procesan en un rango de cilindro moderado, mientras que Ojeada y fluoropolímeros exigen líneas dedicadas, herramientas resistentes a la corrosión y ciclos de purga más largos. Cambiar una línea de Ojeada a un elastómero de baja temperatura rara vez resulta económico, por lo que los especialistas mantienen una capacidad de extrusión separada para los polímeros de alta temperatura. 0 100 200 300 400 210 200 230 350 380 pebax TPU PVDF FEP Ojeada Puntos de ajuste representativos del barril, grados C Más allá de la temperatura, el perfil de propiedades de cada polímero decide qué arquitectura de eje tiene sentido. Un material rígido y resistente al calor no es automáticamente la mejor opción para un eje rastreable. Rigidez Resistencia al calor lubricidad Empujabilidad Flexibilidad Ojeada pebax/TPU PEEK y poliimida obtienen altas puntuaciones en rigidez y resistencia al calor; Pebax y TPU obtienen una puntuación alta en flexibilidad. La mayoría de los ejes modernos mezclan ambos mundos mediante coextrusión multicapa, donde una capa exterior suave lleva el revestimiento hidrófilo y una capa interior rígida lleva el lumen. Para ver más de cerca cómo se aplica esa tecnología en la práctica, consulte esta descripción general de coextrusión de catéter multicapa . Tubos médicos multicapa para catéteres y administración de medicamentos. Los tubos extruidos multicapa combinan biocompatibilidad interna con resistencia o protección externa, soportando catéteres, sistemas de infusión, drenaje y administración de medicamentos con tolerancias estrictas. Ver producto → De dónde provienen realmente los defectos de extrusión Los defectos rara vez aparecen al azar. En la resolución de problemas de producción, las mismas cinco causas fundamentales explican la mayoría de los carretes rechazados. Humedad y secado del material. 34% Perfil de temperatura y diseño de tornillo. 26% Presión y reducción del troquel 18% Enfriamiento, vacío y despegue 14% Manipulación, bobinado y operaciones secundarias. 8% Distribución ilustrativa basada en patrones típicos de resolución de problemas en la producción de tubos médicos, no en una medida estadística industrial. Derivada del diametro Por lo general, indica inestabilidad en la presión de fusión o un desajuste en la velocidad de despegue. Geles y motas negras. indican purga incompleta, resina degradada en zonas muertas o humedad. Excentricidad de la pared a menudo proviene del centrado del troquel o de un vacío desequilibrado en el manguito de dimensionamiento. Fractura y rugosidad del fundido. aparecen cuando la tasa de salida excede lo que la geometría del troquel puede soportar a esa temperatura. Ovalidad en el carrete Es un problema de tensión y bobinado más que un problema de extrusión. Tolerancias, medición en línea y control de calidad Un proceso validado no es un proceso estable para siempre. Los ajustes de vacío disminuyen, los troqueles se desgastan y un nuevo lote de resina puede cambiar la viscosidad del fundido. La medición continua es la única práctica de defensa. 8 4 0 -4 -8 Control de circuito cerrado Línea a la deriva 0h 2h 4h 6h 8h Desviación del diámetro exterior en micras durante una serie de producción Las medidas prácticas de control en una línea de extrusión de catéter incluyen: Medición láser o ultrasónica a intervalos fijos, registrada en función de la posición del carrete. Control estadístico del proceso sobre diámetro exterior, pared y ovalidad, con reglas de reacción en lugar de inspección posterior. Calificación de instalación, operación y desempeño de cada nueva combinación de troquel y resina. Trazabilidad completa del lote desde el lote de pellet hasta la bobina terminada, bajo un sistema de calidad como la ISO 13485. Control de cambios documentados para cualquier ajuste que toque la ventana validada. Del tubo extruido al catéter terminado La extrusión suele ser la primera de varias operaciones. Los procesos secundarios como el volcado, el abocardado, la perforación, la unión por reflujo, el trenzado y la laminación termorretráctil son los que convierten un carrete de tubo en un eje de trabajo. Estos pasos dependen en gran medida de lo que sucedió aguas arriba: una luz ligeramente desviada no sellará de manera confiable contra una válvula hemostática y una pared con tensión congelada se distorsionará durante el reflujo. Los diseños complejos de lúmenes imponen la mayor exigencia al paso de extrusión. Los perfiles multilumen con dos, tres o más canales requieren un flujo equilibrado a través del troquel para que cada lumen mantenga su forma y sección transversal en toda su longitud. Tubos médicos de múltiples lúmenes para diseños de catéteres complejos Los tubos extruidos con múltiples canales personalizables permiten el acceso simultáneo a guías, medicamentos y gases en aplicaciones coronarias, de diálisis, endoscopia y catéteres neurovasculares. Ver producto → Elegir un socio de extrusión Para los fabricantes de dispositivos, el proveedor de extrusión forma parte del equipo de diseño. La diferencia entre un proveedor de componentes y un socio de desarrollo se muestra en qué tan temprano participante y en qué parte del proceso pueden documentarse para usted. Ningbo LINSTANT Polymer Materials Co., Ltd. se fundó en 2014 y desde entonces ha crecido hasta convertirse en una empresa de alta tecnología a nivel nacional con más de 500 profesionales. La empresa se compromete a trascender el papel de proveedor de componentes tradicionales, esforzándose por convertirse en una parte integral de los productos de sus clientes. Desde la coincidencia precisa durante la fase de diseño colaborativo hasta la garantía de confiabilidad durante la fabricación, LINSTANT se integra profundamente en la cadena de valor central de los productos de sus clientes, transformando la tecnología de catéteres en una ventaja competitiva fundamental para sus productos. A través de la innovación tecnológica continua y un estricto control de calidad, somos capaces de proporcionar a las empresas de dispositivos médicos soluciones de sistemas de catéter personalizados más seguras, más precisas y tecnológicamente más avanzadas. La base de producción cubre cerca de 20.000 metros cuadrados de espacio de sala blanca que cumple con GMP, con 15 líneas de extrusión importadas que admiten coextrusión de capa simple, doble y triple, ocho líneas dedicadas de PEEK, dos líneas de moldeo por inyección y alrededor de 100 unidades de trenzado, bobinado y recubrimiento. La cobertura de materiales abarca PEEK, poliimida, PTFE, ePTFE, FEP, PFA, ETFE, TPU, Pebax, PET y PVDF, y la gama de productos se extiende desde tubos de base hasta ejes reforzados y tubos con balón hasta microcatéteres y catéteres guía. La gestión de calidad está certificada según ISO 13485:2016. Para los equipos que necesitan soporte de diseño en lugar de tubos disponibles en el mercado, el Servicio OEM y ODM cubre desarrollo conjunto, herramientas, validación de procesos y producción en serie. Preguntas frecuentes P1. ¿Qué es la extrusión del catéter? Es el proceso de fusión el que da forma a los gránulos de polímero en un tubo de catéter continuo con un diámetro interior, un diámetro exterior y una pared definidas. Establece la geometría en la que se basan todos los pasos de montaje posteriores. P2. ¿Qué tolerancia puede tener la extrusión del catéter? Las líneas bien controladas generalmente mantienen un diámetro exterior entre /-0,02 y /-0,05 mm y una pared dentro de aproximadamente el 10 por ciento del nominal, dependiendo de la resina, el espesor de la pared y el tamaño de la tubería. P3. ¿Qué polímeros se utilizan para la extrusión de tubos de catéter? Son comunes Pebax, TPU, PVDF, PET, poliimida, PEEK, PTFE, FEP, PFA y ETFE. La elección del material influye en la ventana de temperatura, la rigidez del eje y la estrategia de recubrimiento. P4. ¿Cuál es la diferencia entre la extrusión de un solo lumen y de varios lumen? Los tubos de un solo lumen tienen un canal. Los tubos multilumen incluyen dos o más canales en un perfil, lo que requiere un flujo de matriz equilibrado para que cada lumen mantenga su sección transversal a lo largo. P5. ¿Cómo se evita que el tubo del catéter extruido se doble? Las paredes concéntricas, el espesor constante de la pared, el metro resistente adecuado o una capa de refuerzo trenzado y un proceso de reflujo controlado aumentan la resistencia a las torceduras. P6. ¿Se pueden suministrar tubos extruidos como parte de un conjunto de catéter OEM completo? Si. Los proveedores de extrusión con capacidad de procesamiento secundario pueden ofrecer ejes con punta, unidos, trenzados o recubiertos, o respaldar el desarrollo completo de catéteres personalizados desde la fase de diseño hasta la producción en serie. .article-section{margin-bottom:28px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display: table!important;}.article-section table{border-collapse:collapse;width:100%;margin-bottom:12px;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section .chart{width:440px;margin:0 auto 12px auto;}.article-section .chart svg{display:block;width:100%;height:auto;}.article-section .company-block{background:#f5f9fd;border:1px solid #dbe4ee;border-left:4px solid #2b6cb0;border-radius:6px;padding:16px;margin-bottom:12px;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:12px;}.article-section .faq-item{background:#f2f7fd;border-left:4px solid #2b6cb0;border-radius:6px;padding:12px;}.article-section .faq-q{font-weight:bold;color:#1a365d;margin-bottom:6px;}.article-section .faq-a{color:#3b4a59;margin-bottom:0;}@media (max-width:640px){.article-section .chart{width:100%;}.article-section .faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 07
    Oct-2026
    Explicación de los hipotubos: materiales, tamaños y alternativas de polímeros para catéteres
    Un microcatéter de 2,7 Fr puede pasar una prueba de seguimiento en línea recta y aún así doblarse la primera vez que se encuentra con una arteria ilíaca tortuosa. Cuando eso sucede, el eslabón débil rara vez es la punta distal blanda. Es el hipotubo que forma el eje proximal, el componente que decide cuánto empuje y torsión llegan realmente a la punta y cuánto se pierde por ovalización, pandeo o falla de la unión. Los hipotubos también se encuentran entre las partes más mal especificadas de la lista de materiales de un catéter. Los números de calibre se mezclan con indicaciones milimétricas, el espesor de la pared se indica sin tolerancia y se elige un patrón de corte a partir de una fotografía en lugar de un objetivo de rigidez. Las secciones siguientes cubren qué es un hipotubo, cómo se comparan las opciones de acero inoxidable, Ojeada y poliimida, qué dimensiones conllevan el riesgo real de adquisición y qué verificar antes de emitir una orden de compra. ¿Qué es un hipotubo? Un hipotubo es un tubo de precisión de pared delgada con un diámetro exterior pequeño en relación con su longitud, que se utiliza como eje empujable y transmisor de torque de un catéter, alambre guía, aguja o sistema de administración. La palabra proviene de los tubos hipodérmicos, el material de acero inoxidable trefilado detrás de la fabricación de agujas, y ahora cubre cualquier tubo con calidad de eje que realice el mismo trabajo mecánico, incluidas las versiones de polímero y compuesto reforzado. Aparecen dos grafías en los dibujos y las órdenes de compra. Por lo general, hipotubos se refiere al producto de fábrica: tramos rectos o bobinas de tubo trefilado en un calibre nominal. Por hipotubo generalmente se entiende el componente terminado después del corte, perfilado con láser, desbarbado y pasivación. Cuando un proveedor cotiza uno y entrega el otro, usted recibe un tubo en bruto que nadie puede unir o un eje terminado con un precio sin sus operaciones secundarias. Dimensiones nominales del hipotubo de pared delgada. El espesor y la tolerancia de la pared varían según el proveedor y según la designación de pared regular, pared delgada o pared extra delgada. Calibre diámetro exterior nominal Identificación nominal Función típica del eje 34G 0,16 mm (0,0063 pulgadas) 0,08 mm (0,0031 pulgadas) Lúmenes distales finos, pasajes de microcables. 32G 0,23 mm (0,0090 pulgadas) 0,10 mm (0,0041 pulgadas) Diáfisis distales neurovasculares 30G 0,30 mm (0,0120 pulgadas) 0,15 mm (0,0060 pulgadas) Miembros internos del microcatéter 27G 0,41 mm (0,0163 pulgadas) 0,21 mm (0,0083 pulgadas) Ejes de transporte de pequeño diámetro 25G 0,51 mm (0,0203 pulgadas) 0,26 mm (0,0103 pulgadas) Ejes proximales del microcatéter 23G 0,64 mm (0,0253 pulgadas) 0,34 mm (0,0133 pulgadas) Ejes de catéter de diagnóstico 20G 0,90 mm (0,0354 pulgadas) 0,58 mm (0,0230 pulgadas) Miembros internos del catéter guía 18G 1,27 mm (0,0500 pulgadas) 0,84 mm (0,0330 pulgadas) Trocar y ejes de acceso Materiales de hipotubo: lo que realmente le ofrece cada opción La selección del material es una decisión de rigidez en primer lugar y en segundo lugar una decisión de biocompatibilidad. Cada material de hipotubo común ya es un material de grado médico con una larga historia de dispositivos, por lo que el verdadero diferenciador es el comportamiento mecánico y cuántos pasos de proceso necesitará el eje después. Acero inoxidable 304 y 304V El acero inoxidable sigue siendo el predeterminado. Un módulo elástico cercano a 193 GPa proporciona el mayor empuje por unidad de espesor de pared, es visible bajo fluoroscopia sin aditivos y la base de suministro de corte por láser está madura. El costo aparece posteriormente: pasivación, desbarbado cuidadoso para controlar las partículas y juntas adhesivas que toleran muy poca contaminación de la superficie. Ojeada Ojeada se encuentra en el medio con un módulo de flexión cercano a 3,8 GPa según las hojas de datos de materiales publicadas, aproximadamente cincuenta veces más blando que el acero inoxidable. Esta es una característica cuando el eje debe doblarse repetidamente sin torcerse, mantener una curva formada y permanecer compatible con la resonancia magnética. PEEK es radiotransparente a menos que se combine con sulfato de bario o tungsteno, se adhiere bien a Pebax y a las chaquetas de nailon y puede abocinarse, inclinarse o mecanizarse después de la extrusión. Para los ejes donde es importante una transición proximal suave o la compatibilidad magnética, elimina por completo un paso de unión de metal a polímero. Esta visión general de ¿Para qué se utilizan los tubos PEEK en los ejes de los catéteres? cubre detalles de diseño adicionales. Tubo PEEK El material PEEK tiene tolerancia a altas temperaturas y puede funcionar de manera estable en un ambiente de hasta 250 grados Celsius, manteniendo buenas propiedades mecánicas, incluidas altas s... Ver producto → poliimida poliimida is the stiffest of the common polymer shaft materials, which makes it the usual reinforcement layer in microcatheters. It can be produced at wall thicknesses that would collapse in most other polymers, withstands steam and ethylene oxide sterilisation, and holds dimensions at temperatures that would deform Pebax. Its limits are brittleness in sharp bends and cost. Tubo médico de poliimida Tubo médico de poliimida exhibits good strength and wear resistance, maintaining its performance even at small dimensions. For medical surgical applications that deman... Ver producto → Módulo de flexión de polímeros de eje comunes (GPa) Ojeada poliimida PTFE Pebax 72D 3.8 3.0 0.55 0.51 0 1 2 3 4 Valores indicativos del módulo de flexión tomados de hojas de datos de polímeros publicadas. El acero inoxidable 304 tiene aproximadamente 193 GPa y se deja fuera de la escala para que las diferencias de polímeros sigan siendo legibles. Del tubo al eje: cómo un hipotubo se convierte en catéter Pocos catéteres terminados son un único hipotubo desde el centro hasta la punta. La arquitectura común es un eje de tres zonas: una sección proximal rígida que transporta el empuje, una sección media reforzada que transfiere el torque y una sección distal suave que sigue la guía sin dañar la pared del vaso. Hipotubo proximal (PEEK o 304 SS) Eje medio reforzado con trenza o bobina Punta blanda distal Vista isométrica esquemática del eje de un catéter de tres zonas. No a escala. Los hipotubos metálicos se perfilan mediante corte por láser en lugar de cambiar de material. Los cortes en espiral, los cortes interrumpidos y los patrones de ventanas convierten un tubo rígido en un segmento flexible, y la inclinación del corte establece el gradiente de rigidez. Los ejes de polímero alcanzan el mismo resultado con diferentes herramientas: una capa trenzada o en espiral, una camisa de durómetro variable o una coextrusión multicapa. La construcción trenzada ofrece la mayor explosión y torsión para un espesor de pared determinado, razón por la cual los dispositivos con clasificación de presión la utilizan. Tubería trenzada de alta presión Los tubos trenzados de alta presión, o tubos de monitoreo de alta presión, se utilizan para inyectar medios de contraste y otras soluciones médicas durante PTCA, procedimientos PCI o angioplast... Ver producto → Dimensiones y tolerancias que conllevan riesgos de adquisiciones La mayoría de los escapes de calidad de los hipotubos son problemas dimensionales de la pila más que problemas de material. Cuatro números deciden si un eje se ensambla y funciona: diámetro exterior, diámetro interior, uniformidad de la pared y posición de la característica de corte. Valores típicos vistos en las especificaciones del eje del catéter. Los límites aceptables dependen de la clase de dispositivo, el espesor de la pared y el método de ensamblaje, así que acuerdelos por escrito antes de cortar las herramientas. Parámetro Comúnmente especificado Por qué es importante tolerancia a la sobredosis ±0,013 mm (±0,0005 pulgadas) Colocar dentro del catéter guía o camisa exterior; brecha de línea de bonos Tolerancia de identificación ±0,013 milímetros Paso de cables o dispositivos; tasas de lavado e inyección Uniformidad de la pared 90% de la pared nominal o mejor Rendimiento de torsión y rotura al doblarse Rectitud (camber) Normalmente 0,05 mm por 100 mm Orientación de la punta, seguimiento, alineación de la banda marcadora Posición de la función de corte ±0,1mm Punto de transición de rigidez y concentración de tensiones. Condición del borde Sin rebabas, desbarbado, pasivado Generación de partículas y abrasión de la guía. Acabado superficial Ra 0,4 µm o mejor cuando se electropule Fricción, adhesión, trombogenicidad. Tres riesgos aparecen repetidamente. En primer lugar, las indicaciones de calibre y métricas se mezclan: un requisito de 25 G y un requisito de 0,51 mm son similares pero no idénticos, y la diferencia se muestra en la unión de unión. En segundo lugar, la tolerancia se indica sin un método de inspección, y ±0,013 mm significa cosas diferentes para un micrómetro láser, un comparador óptico y un calibre de tapón. En tercer lugar, la curvatura y la uniformidad de la pared quedan fuera del dibujo a pesar de que explican una proporción desproporcionada de quejas sobre torceduras y orientación de la punta. Hipotubos de metal versus polímero: elección por función Si el requisito es el máximo empuje en el menor diámetro posible, el acero inoxidable sigue ganando. Si el eje debe doblarse repetidamente sin torcerse, permanecer utilizable en una sala de resonancia magnética, evitar una unión de metal a polímero o hacer la transición a una punta blanda sin articulación, un hipotubo de polímero o compuesto reforzado suele ser la mejor respuesta. La siguiente comparación califica cada material del 1 al 5 según los cinco criterios que impulsan la mayoría de las revisiones de diseño de ejes. Ojeada poliimida acero inoxidable 304 Rigidez Flexibilidad Resistencia a las torceduras compatibilidad con resonancia magnética Facilidad de unión Empuje y torsión: El acero inoxidable 304 ofrece el máximo rendimiento por unidad de pared; PEEK y poliimida necesitan una pared más gruesa o una capa trenzada para combinar. Resistencia a las torceduras: los polímeros ganan en radios de curvatura estrechos; El metal depende del patrón de corte y del paso. Radiopacidad: el acero inoxidable es visible por defecto; Los ejes de polímero necesitan un compuesto radiopaco o bandas marcadoras. Vinculación: los ejes de polímero se unen mediante calor o con solvente a las chaquetas, mientras que el metal necesita adhesivo o soldadura además de preparación de la superficie. Compatibilidad de imágenes: Ojeada and polyimide work in MRI; stainless steel does not. Estructura de costos: el metal tiene un costo de material más bajo y más operaciones secundarias; El polímero tiene un mayor costo de material y menos pasos de proceso. Qué verificar antes de emitir un pedido de hipotubo Tres cheques recogen la mayoría de las caras sorpresas. Pregunte por el método de inspección, no sólo por la tolerancia. La misma indicación de ±0,013 mm se comporta de manera diferente en un micrómetro láser, un comparador óptico y un medidor de enchufe, así que nombre el método en el dibujo. Confirme si la cotización cubre hipotubos terminados o hipotubos de longitud completa. El perfilado láser, el desbarbado, la pasivación y la inspección son partidas separadas y, a menudo, capacidades separadas. Solicite datos a nivel de lote sobre la uniformidad y la curvatura de las paredes, no solo un certificado de conformidad. Estas dos variables representan una gran proporción de quejas sobre torceduras y orientación de puntas reportadas en el campo. Para programas que necesitan desarrollo de eje en lugar de tubo de catálogo, un Programa de eje de catéter OEM/ODM puede cubrir toda la cadena, desde la extrusión y el trenzado hasta el perfilado láser, el pegado y la inspección bajo un único sistema de calidad. Eso elimina los argumentos que surgen cuando el hipotubo y la chaqueta provienen de diferentes proveedores con diferentes convenciones de medición. Acerca de Ningbo LINSTANT Polymer Materials Co., Ltd. Ningbo LINSTANT Polymer Materials Co., Ltd. se estableció en 2014 y desde entonces ha crecido hasta convertirse en una empresa de alta tecnología a nivel nacional con más de 500 miembros profesionales. La empresa se compromete a trascender el papel de proveedor de componentes tradicional, esforzándose por convertirse en una parte integral de los productos de sus clientes. Desde la coincidencia precisa durante la fase de diseño colaborativo hasta la garantía de confiabilidad durante la fabricación, LINSTANT se integra profundamente en la cadena de valor central de los productos de sus clientes, transformando la tecnología de catéteres en una ventaja competitiva fundamental para sus productos. A través de la innovación tecnológica continua y un estricto control de calidad, somos capaces de proporcionar a las empresas de dispositivos médicos soluciones de sistemas de catéter personalizados más seguras, más precisas y tecnológicamente más avanzadas. La empresa trabaja en una sala limpia de casi 20.000 metros cuadrados que cumple con las GMP y cuenta con la certificación ISO 13485:2016 para la gestión de calidad de dispositivos médicos. Los recursos de producción incluyen líneas de extrusión importadas con capacidad de coextrusión de capa simple, doble y triple, líneas de extrusión de PEEK dedicadas, líneas de moldeo por inyección y una gran base instalada de equipos de trenzado, bobinado, recubrimiento, soldadura y conformado. La gama de productos abarca tubos médicos extruidos, tubos reforzados, tubos con balón, tubos termorretráctiles, tubos de fluoropolímero, componentes de PEEK y poliimida, microcatéteres, catéteres guía y catéteres de angiografía, respaldados por procesos secundarios y servicios de tratamiento de superficies. Preguntas frecuentes sobre los hipotubos P1. ¿Para qué se utiliza un hipotubo? Un hipotubo forma el eje empujable dentro de los microcatéteres, catéteres guía, alambres guía, conjuntos de agujas y sistemas de colocación de stent. Transmite empuje y torsión desde el cubo hasta la punta distal mientras mantiene el eje lo suficientemente delgado como para pasar a través de vasos estrechos. P2. ¿Cuál es la diferencia entre un hipotubo y un hipotubo? El tubo hipo es el tubo bruto de longitud de molino en un calibre nominal. Un hipotubo es el componente terminado después del corte, perfilado con láser, desbarbado y pasivación. Confirme siempre cuál cubre una cotización, porque el precio y el tiempo de entrega no son los mismos. P3. ¿Pueden los tubos de polímero reemplazar un hipotubo de acero inoxidable? En muchos pozos, sí. Los hipotubos de PEEK y poliimida eliminan la unión de metal a polímero, agregan compatibilidad con MRI y mejoran la resistencia a las torceduras. Renuncian a la rigidez axial, por lo que los dispositivos más largos o de mayor presión suelen añadir una capa de refuerzo trenzada o helicoidal. P4. ¿Cuál es el tamaño de hipotubo más pequeño disponible? Los calibres hipodérmicos estándar van hasta 34G, aproximadamente 0,16 mm de diámetro exterior y 0,08 mm de diámetro interior. Los orificios más estrechos existen como elementos de desarrollo personalizados, pero a esa escala la uniformidad de la pared y el manejo se convierten en factores limitantes en lugar del proceso de dibujo. P5. ¿Qué tolerancias son más importantes en un hipotubo personalizado? Tolerancia de diámetro exterior e interior, uniformidad de pared y curvatura. La uniformidad y la rectitud de la pared explican la mayoría de las quejas sobre torceduras y orientación de la punta, pero son los dos valores que se escriben con menos frecuencia en un dibujo o se confirman en una inspección entrante. P6. ¿Fabrican hipotubos y ejes de catéter personalizados? Sí. LINSTANT extruye y procesa tubos de polímero en PEEK, poliimida, PTFE, FEP, PFA, Pebax y TPU, y construye ejes reforzados, tubos trenzados y componentes de catéteres multicapa bajo un sistema de calidad ISO 13485:2016 como socio OEM/ODM. La selección de hipotubos recompensa las decisiones tempranas. Fije el objetivo de rigidez, el límite de uniformidad de la pared y el método de inspección antes de cortar las herramientas, y el resto del eje se basa en números más que en hábitos. Ya sea que el diseño final termine siendo acero inoxidable perfilado con láser, un eje de PEEK o poliimida, o un compuesto trenzado, esas mismas tres decisiones determinan cómo se comporta dentro del recipiente. .article-section{margin-bottom:24px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;}.article-section td{display:table-cell!important;}.article-section table{width:100%;border-collapse:collapse;margin-bottom:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section .chart-box{text-align:center;margin:16px 0;}.article-section .chart-box svg{width:440px;height:auto;display:inline-block;}.article-section .company-card{background:#eef4f9;border:1px solid #d3e2ee;border-left:4px solid #2b6cb0;border-radius:8px;padding:16px;}.article-section .takeaway{background:#f6f9fc;border-top:2px solid #2b6cb0;border-bottom:2px solid #2b6cb0;padding:16px;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:12px;}.article-section .faq-item{background:#f4f8fb;border-left:4px solid #2b6cb0;border-radius:6px;padding:12px;}.article-section .faq-item h3{color:#1f4e79;}@media (max-width:640px){.article-section .chart-box svg{width:100%;height:auto;}.article-section .faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
