¿Para qué se utilizan los tubos termorretráctiles?

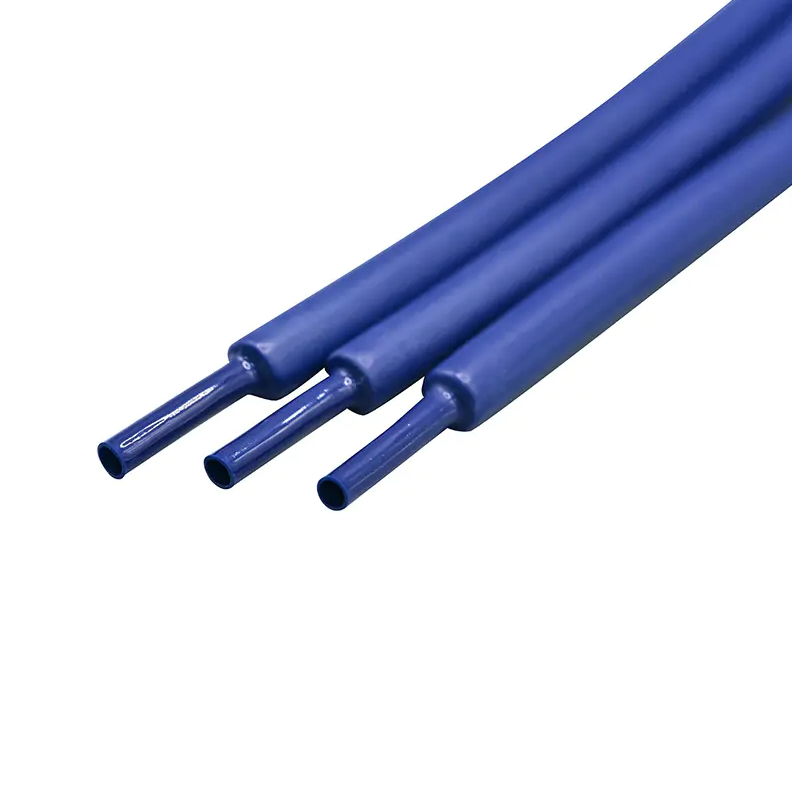

Tubo termorretráctil es un tubo termoplástico que Se contrae cuando se expone al calor, formando una funda protectora ajustada alrededor de cables, componentes o dispositivos médicos. . Se utiliza principalmente para aislamiento eléctrico, protección mecánica, alivio de tensión, agrupación y sellado; y en aplicaciones médicas, desempeña un papel fundamental en la construcción de catéteres, encapsulación de dispositivos y control dimensional preciso de conjuntos de tubos.

Funciones principales de Tubo termorretráctil

Los tubos termorretráctiles cumplen una amplia gama de funciones funcionales en todas las industrias. Comprender estas aplicaciones principales ayuda a los ingenieros y diseñadores a elegir el material y el espesor de pared adecuados para sus necesidades específicas.

• Aislamiento eléctrico: Cubre conductores expuestos, uniones soldadas y terminales para evitar cortocircuitos y proteger contra voltajes de hasta varios kilovoltios dependiendo del espesor de la pared.
• Protección mecánica: Protege los cables y componentes contra la abrasión, los productos químicos, la radiación UV y la entrada de humedad.
• Alivio de tensión: Reduce la tensión en los puntos de entrada de cables, extendiendo la vida útil de los conectores al distribuir las fuerzas de flexión en un área más grande.
• Agrupación y organización: Agrupa varios cables o tubos en un conjunto único y manejable.
• Identificación y codificación por colores: Disponible en numerosos colores para etiquetado de circuitos, lo que permite un mantenimiento rápido y sin errores.
• Sellado: Las variantes con revestimiento adhesivo crean sellos ambientales impermeables alrededor de empalmes y conectores.


Tubos termorretráctiles en la fabricación de dispositivos médicos

La industria médica representa uno de los entornos de aplicación más exigentes para los tubos termorretráctiles. En este caso, no se trata simplemente de una funda protectora: es una Componente diseñado con implicaciones directas para la seguridad del paciente. . Los tubos termorretráctiles de grado médico se utilizan en los siguientes procesos críticos:

Construcción de catéteres y laminación de capas

Los tubos termorretráctiles se aplican durante el montaje del catéter para unir capas, controlar el diámetro exterior y crear perfiles suaves y atraumáticos. El eje de un catéter con balón típico puede utilizar un proceso de contracción de doble capa para laminar una capa de refuerzo trenzado sobre un revestimiento interior, logrando presiones de estallido superiores a 20 atm mientras se mantiene la flexibilidad necesaria para la navegación vascular.

Formación de puntas y modelado del extremo distal

La aplicación precisa de calor a través de tubos retráctiles permite una geometría de punta consistente, algo crucial para guiar los catéteres a través de una vasculatura tortuosa. Las tolerancias en la formación de puntas médicas a menudo se mantienen dentro de ±0,01mm , lo que requiere tubos con relaciones de contracción uniformes y predecibles en cada lote.

Encapsulación de Sensores y Componentes Electrónicos

Los dispositivos mínimamente invasivos suelen albergar sensores de presión, termopares o elementos de imagen en sus extremos distales. Los tubos termorretráctiles proporcionan una carcasa biocompatible que protege estos componentes de los fluidos corporales mientras mantiene el aislamiento eléctrico durante toda la vida útil del dispositivo.

Ingeniería de transición de eje y gradiente de rigidez

Al aplicar tubos retráctiles de distintos durómetros y espesores de pared en diferentes zonas a lo largo del eje del catéter, los fabricantes diseñan un gradiente de flexibilidad controlado: rígido en sentido proximal para facilitar el empuje, flexible en sentido distal para facilitar el seguimiento . Esta técnica es fundamental para el diseño moderno de catéteres intervencionistas y es una de las ventajas definitorias de trabajar con especialistas en tubos médicos con experiencia.

Materialeses comunes y sus propiedades

La elección del material determina la temperatura de contracción, la flexibilidad, la resistencia química y la biocompatibilidad. La siguiente tabla resume los materiales más utilizados tanto en contextos médicos como industriales:

Parámetros clave para especificar al seleccionar Tubo termorretráctil

Seleccionar el tubo incorrecto puede provocar fallas en el procesamiento, delaminación o disconformidad dimensional. Los siguientes parámetros deben definirse claramente antes de la adquisición o el desarrollo del proceso:

• Diámetro interior suministrado (ampliado): Debe ser más grande que el diámetro exterior del sustrato para permitir una carga fácil sin distorsionar el sustrato.
• Diámetro interior recuperado (reducido): Debe coincidir con la dimensión objetivo final del conjunto terminado después de la contracción térmica completa.
• Espesor de pared recuperado: Determina la resistencia mecánica y cuánto contribuye el tubo al diámetro exterior general del dispositivo terminado.
• Relación de contracción: Las proporciones comunes son 2:1, 3:1 y 4:1; proporciones más altas ofrecen más flexibilidad de cobertura del sustrato en diferentes diámetros.
• Temperatura de activación: Debe alinearse con la tolerancia al calor de los materiales subyacentes y cualquier adhesivo o recubrimiento aplicado previamente.
• Certificación de biocompatibilidad: El cumplimiento de la norma ISO 10993 es obligatorio para cualquier material utilizado en aplicaciones médicas en contacto con pacientes.

Aplicaciones industriales y aeroespaciales

Más allá de los dispositivos médicos, los tubos termorretráctiles son fundamentales para la fabricación de mazos de cables en la automatización automotriz, aeroespacial e industrial. En el sector aeroespacial, MIL-DTL-23053 rige las especificaciones de los tubos termorretráctiles, que requieren retardo de llama, resistencia a los fluidos y temperaturas de servicio continuo de -55 °C a 150 °C o más. Las aplicaciones automotrices utilizan poliolefina revestida de adhesivo para impermeabilizar los conectores debajo del capó, donde la vibración y los ciclos térmicos imponen tensión tanto mecánica como química simultáneamente. En la robótica industrial, el termorretráctil flexible protege los tendidos de cables en las juntas de articulación que pueden sufrir decenas de millones de ciclos de flexión a lo largo de la vida útil de una máquina.

Cómo INSTANTE aplica la tecnología termorretráctil en tubos de polímeros médicos

LINSTANT se ha dedicado a los tubos de polímeros médicos desde su fundación en 2014, especializándose en tecnologías de procesamiento de extrusión, recubrimiento y posprocesamiento para fabricantes de dispositivos médicos en todo el mundo. El trabajo principal de la compañía se cruza directamente con las aplicaciones de tubos termorretráctiles: la construcción del eje del catéter, la laminación del tubo con balón y la ingeniería del gradiente de rigidez dependen del tipo de control preciso del proceso de contracción que LINSTANT ha desarrollado durante más de una década de experiencia en fabricación enfocada.

La cartera de productos de LINSTANT aborda todo el espectro de necesidades de construcción de catéteres y tubos médicos:

• Tubos extruidos de una y varias capas para la construcción del eje del catéter
• Configuraciones de una o varias luces para diseños de catéteres complejos y multifunción
• Tubos de balón de una, dos y tres capas — una aplicación principal donde la laminación termorretráctil determina directamente la resistencia al estallido del globo, el perfil de cumplimiento y la consistencia dimensional
• Vainas reforzadas en espiral y trenzadas diseñadas para empujar y transmitir torsión en dispositivos de acceso vascular
• Tubos de PEEK y poliimida (PI) para aplicaciones de ingeniería exigentes que requieren resistencia química y térmica extrema
• Soluciones de tratamiento de superficies que incluyen recubrimientos hidrófilos, que a menudo se aplican después del proceso de contracción para mejorar la lubricidad en dispositivos vasculares y urológicos.

El compromiso de LINSTANT con los fabricantes de dispositivos médicos se basa en Capacidades precisas de desarrollo de procesos y resultados de producción estables y repetibles. — dos cualidades que no son negociables cuando los tubos termorretráctiles funcionan como componente estructural en dispositivos críticos donde la variación dimensional de incluso unas pocas micras puede afectar los resultados clínicos.

Mejores prácticas para aplicar Tubo termorretráctil en fabricación médica

Lograr resultados consistentes, particularmente en la producción de dispositivos médicos, requiere controles de proceso disciplinados en cada etapa de la aplicación de termorretráctil:

1. Utilice fuentes de calor calibradas: Las pistolas de calor, los hornos y los sistemas de reflujo basados en mandril deben calibrarse a ±5 °C o mejor para garantizar una contracción uniforme sin procesar excesivamente los materiales subyacentes.
2. Controle las dimensiones del mandril con precisión: El diámetro exterior del mandril determina el diámetro interior recuperado del conjunto terminado; La variación dimensional en el mandril es una fuente principal de no conformidad en la laminación del catéter.
3. Materiales higroscópicos presecados: Materiales como Pebax® absorben la humedad ambiental, lo que puede provocar huecos o defectos en la superficie durante el procesamiento de contracción; el secado previo a 60–80 °C durante 4 a 8 horas es una práctica estándar antes del procesamiento.
4. Valide los perfiles de contracción con la inspección del primer artículo: Mida el diámetro exterior recuperado, el espesor de la pared y la calidad de la superficie en las primeras unidades de producción antes de comprometerse con una producción completa.
5. Documente y controle las tasas de enfriamiento: El enfriamiento rápido puede bloquear la tensión residual; El enfriamiento gradual y controlado respalda la estabilidad dimensional, particularmente en laminaciones de catéteres multicapa donde diferentes materiales tienen diferentes coeficientes de expansión térmica.

Preguntas frecuentes sobre los tubos termorretráctiles

¿Qué relación de contracción es mejor para la laminación de catéteres médicos?

Para la mayoría de los procesos de laminación de catéteres, un Tubo retráctil de PET 2:1 con una pared delgada recuperada (0,0005″–0,002″) es la opción estándar. Se utiliza una proporción de 4:1 cuando el diámetro expandido necesita adaptarse a una amplia gama de tamaños de sustrato, como en instalaciones que producen múltiples tamaños de catéter en un dispositivo compartido.

¿Pueden los tubos termorretráctiles unir capas sin adhesivo?

En muchos procesos de laminación de catéteres, la fuerza de compresión del tubo que se contrae, combinada con el calor que ablanda las capas de polímero subyacentes, es suficiente para crear una unión laminada sin adhesivo separado. Sin embargo, para aplicaciones que requieren un sello hermético o donde los materiales de las capas son químicamente incompatibles, se utiliza la coextrusión termorretráctil o de capa adherente revestida con adhesivo.

¿Todos los tubos termorretráctiles son biocompatibles para uso médico?

No. ISO 10993 Se requieren pruebas, que cubren citotoxicidad, sensibilización y hemocompatibilidad, para cualquier material que entre en contacto con el paciente. FEP, PTFE y grados específicos de Pebax® y poliolefina tienen perfiles de biocompatibilidad establecidos, pero se requiere documentación específica del lote para presentaciones regulatorias ante la FDA o los organismos de marcado CE.

¿Qué tan delgadas pueden ser las paredes de los tubos termorretráctiles en aplicaciones médicas de precisión?

Tubo termorretráctil de PET ultrafino con espesores de pared recuperados de 0,0005″ (12,7 µm) se puede lograr para el trabajo de catéter de precisión donde es fundamental minimizar la DO agregada, particularmente en catéteres neurovasculares con diámetros de trabajo inferiores a 3 French, donde cada micra de espesor de pared agregado afecta directamente la rastreabilidad del dispositivo a través de la anatomía cerebrovascular.
